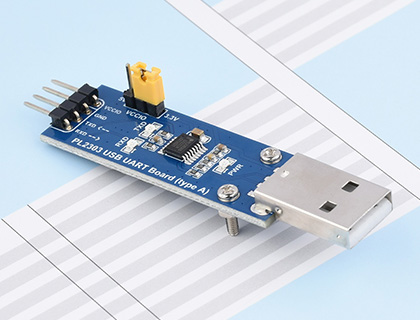

    PL2303 USB To UART (TTL) Communication Module, Type A Connector
    PL2303 USB To UART (TTL) Communication Module, Type A Connector
    PL2303 USB To UART (TTL) Communication Module, Type A Connector
    PL2303 USB To UART (TTL) Communication Module, Type A Connector
    PL2303 USB To UART (TTL) Communication Module, Type A Connector
    PL2303 USB To UART (TTL) Communication Module, Type A Connector

    PL2303 USB To UART (TTL) Communication Module, Type A Connector

    SKU:20265
    Thương hiệu:Waveshare
    (Chưa có bình luận)
    158,000VNDLiên hệ
    Đặt hàng trước

    Giá chưa bao gồm thuế giá trị gia tăng (VAT)

    Sản phẩm nhập khẩu chính hãng từ Waveshare

    Hỗ trợ kỹ thuật trong quá trình sử dụng

    Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

    Sản phẩm được bảo hành 01 tháng

    Thông tin sản phẩm

    PL2303 USB To UART (TTL) Communication Module, Type A Connector



    PL2303 USB To UART (TTL)
    Communication Module

    Stable transmission | Multi-device Applicable | Windows compatible



    Features At A Glance
    • Adopts PL2303GS new version chip
    • Supports windows XP/7/8/10/11/...
    • 3x VCCIO power mode via jumper setting:
      • VCCIO - 5V: 5V output
      • VCCIO - 3.3V: 3.3V output
      • open the jumper: powered from target board (1.8V/2.5V/3.3V/5V)
    • 3x LED indicators: TXD, RXD, PWR





    PL2303 solution

    Adopts PL2303GS new version chip



    Hardware connection

    In the case Of PL2303 USB UART Board (type A) Working With MCU

    • VCCIO ↔ 3.3V or 5V output (the module is powered from USB, and the onboard jumper should be shorted to 3.3V or 5V)
    • GND ↔ GND
    • TXD ↔ MCU.RX (signal direction: MCU.RX << PL2303 << PC.TX)
    • RXD ↔ MCU.TX (signal direction: MCU.TX >> PL2303 >> PC.RX)

    CAUTION: the module is compatible with TTL level ONLY, to avoiding any damage, please DON'T direct connect it to RS232 circuit.


    Product show


    Outline Dimensions
