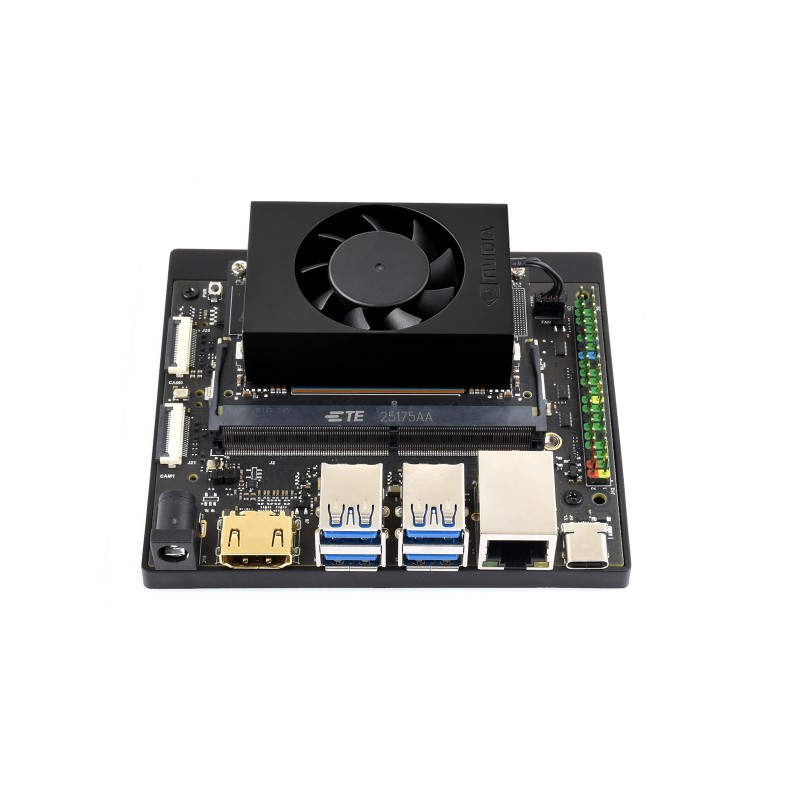

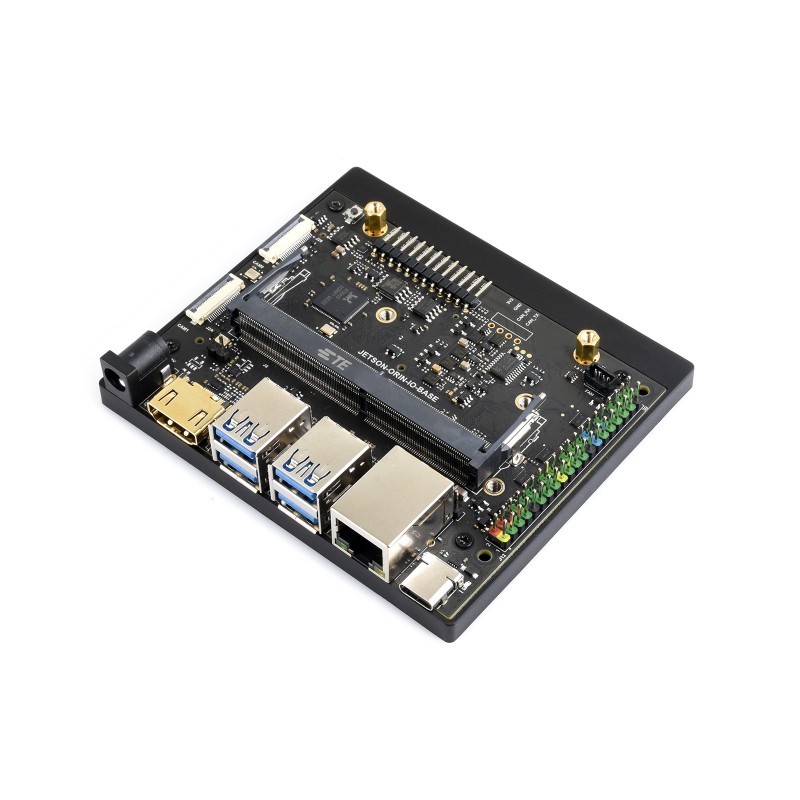

Carrier Board HDMI Version dành cho NVIDIA Jetson Orin Module

( KHÔNG BAO GỒM NVIDIA Jetson Orin Nano Và Jetson Orin NX Module)

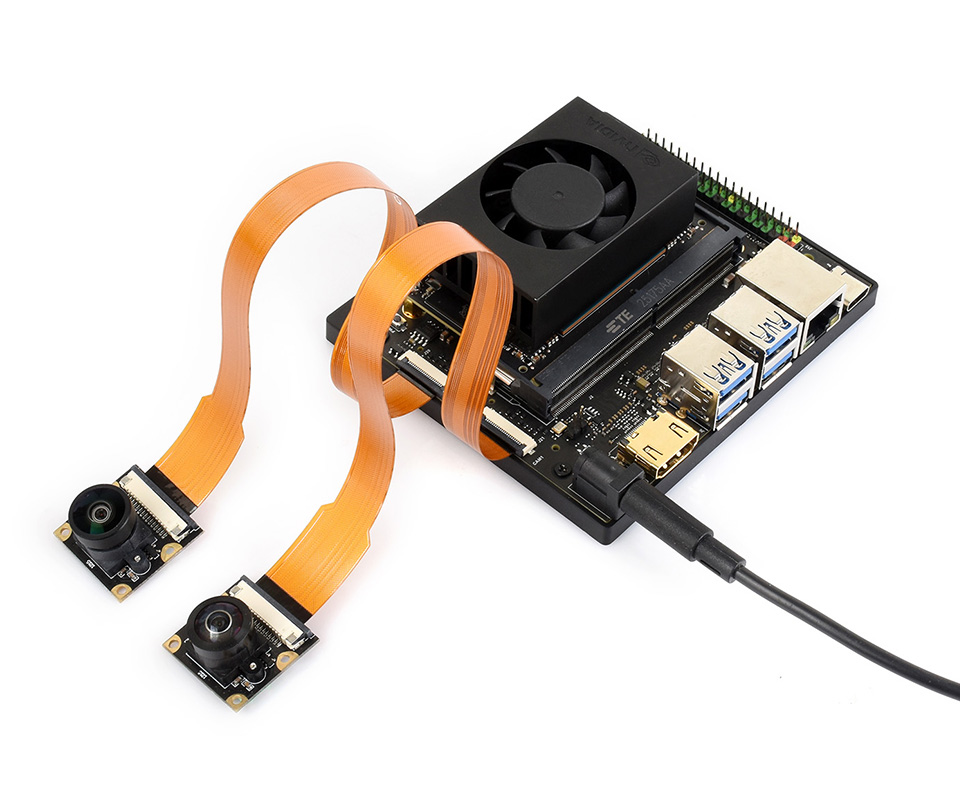

( 2 Cổng camera CSI-2 Ứng dụng AI như nhận diện khuôn mặt, biển báo đường bộ, nhận diện biển số xe)

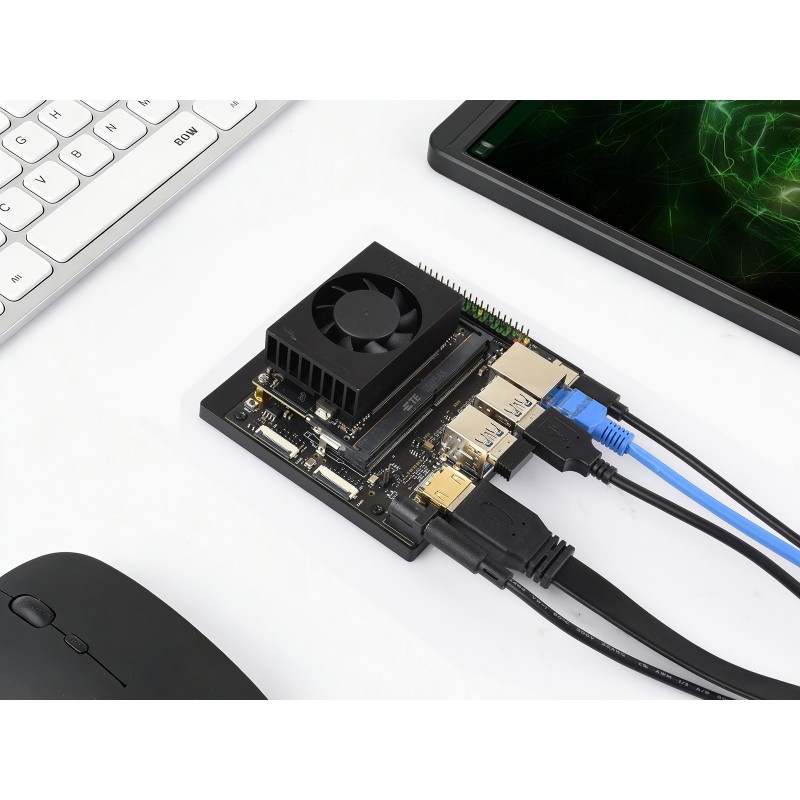

( 4xTypeA + 1 TypeC Hỗ trợ kết nối nhiều ngoại vi)

Hỗ trợ kết nối với nhiều thiết bị ngoại vi hơn, cổng USB 3.2 Gen 2 cho tốc độ truyền dữ liệu
lên đến 10Gbps, và cổng Type-C có thể được sử dụng để ghi hình hệ thống.

40PIN GPIO MÃ HÓA MÀU

( Các chân GPIO có màu khác nhau Để phân biệt các IO như I2C, SPI, UART, GPIO, ...)

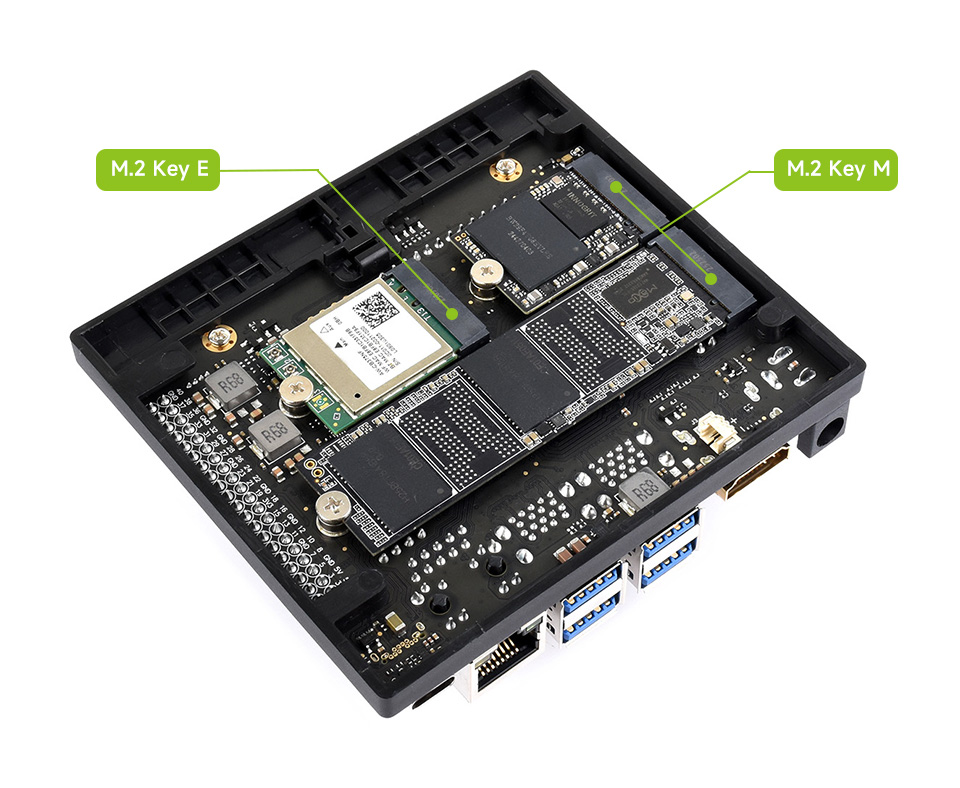

LƯU TRỮ LINH HOẠT. MỞ RỘNG KẾT NỐI KHÔNG DÂY

( Với 2 cổng M2 Key M và 1 cổng M2 Key E Kết nối NIC không dây)

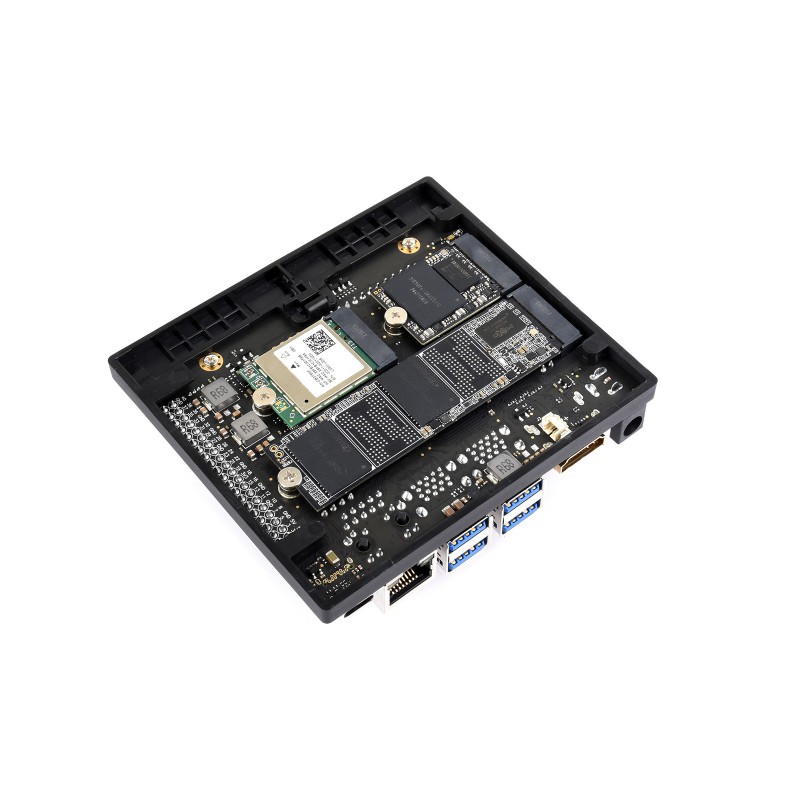

* Hình ảnh mang tính chất tham khảo, trong Board mạch không đi kèm SSD và Module Wifi

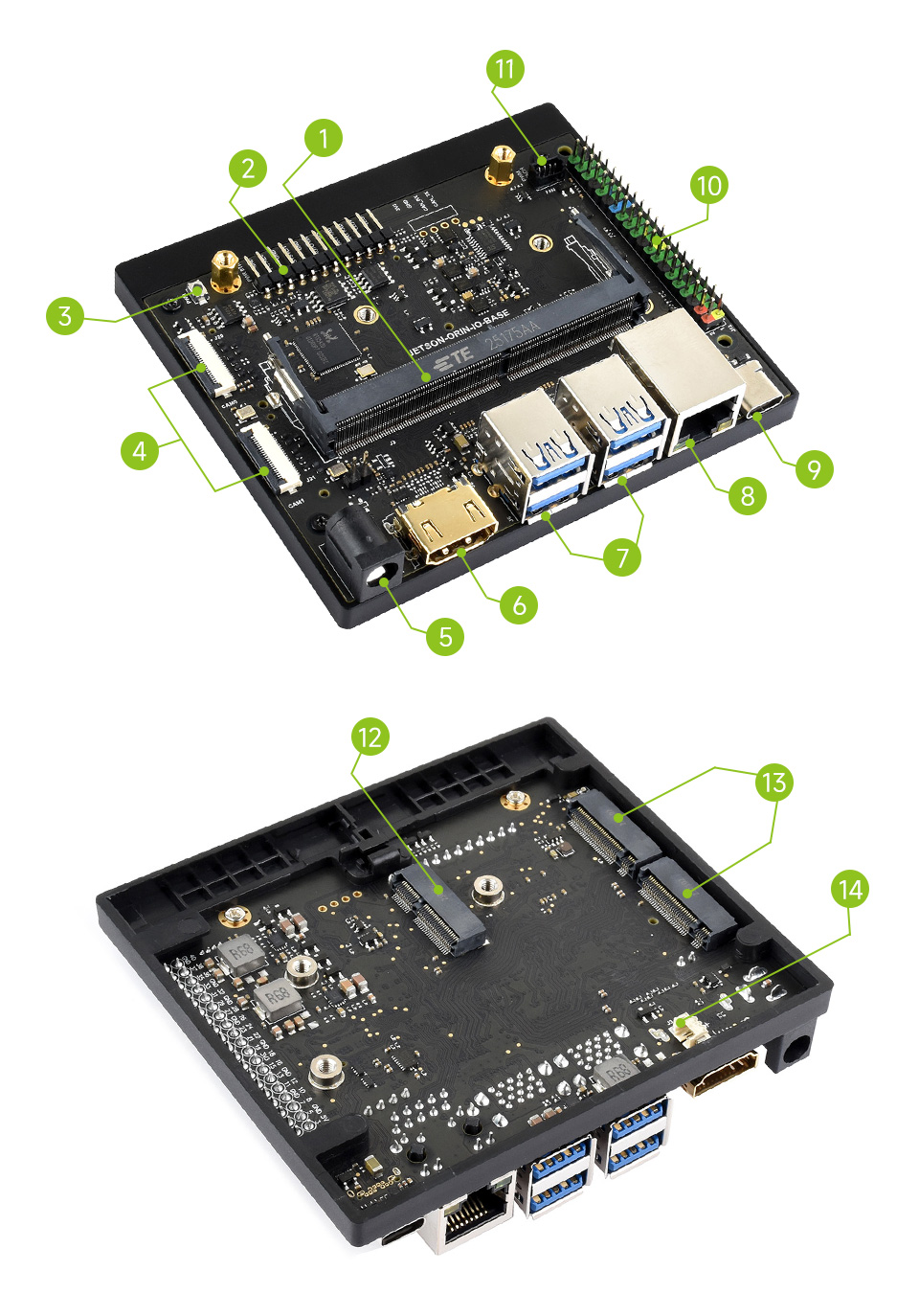

CẤU TẠO BOARD MẠCH



1. 260PIN DO-DIMM socket
   for connecting Jetson Orin Nano/NX module
2. 12PIN header
   Adapting pins for power supply, reset button, force recovery setting, serial port debug, auto power-up enable and power indicator functions
3. Power button
4. 2 × 22PIN CSI camera interfaces
   2 × MIPI CSI 4-lane camera interfaces
5. DC Power jack
   Supports wide range 9V~19V power supply, compatible with 5.5 × 2.5mm male plug
6. HDMI display interface
   HDMI output
7. 4 × USB 3.2 Gen2 Type-A ports
   Supports up to 10Gbps data transmission
8. RJ45 Gigabit Ethernet port
9. USB Type-C port
   for system burning and data communication
10. 40PIN header
11. 4PIN PWM fan header
12. M.2 Key E
    for connecting wireless NIC
13. 2 × M.2 Key M
    for connecting NVME solid state drives
14. RTC backup battery header
    PH1.25 2PIN

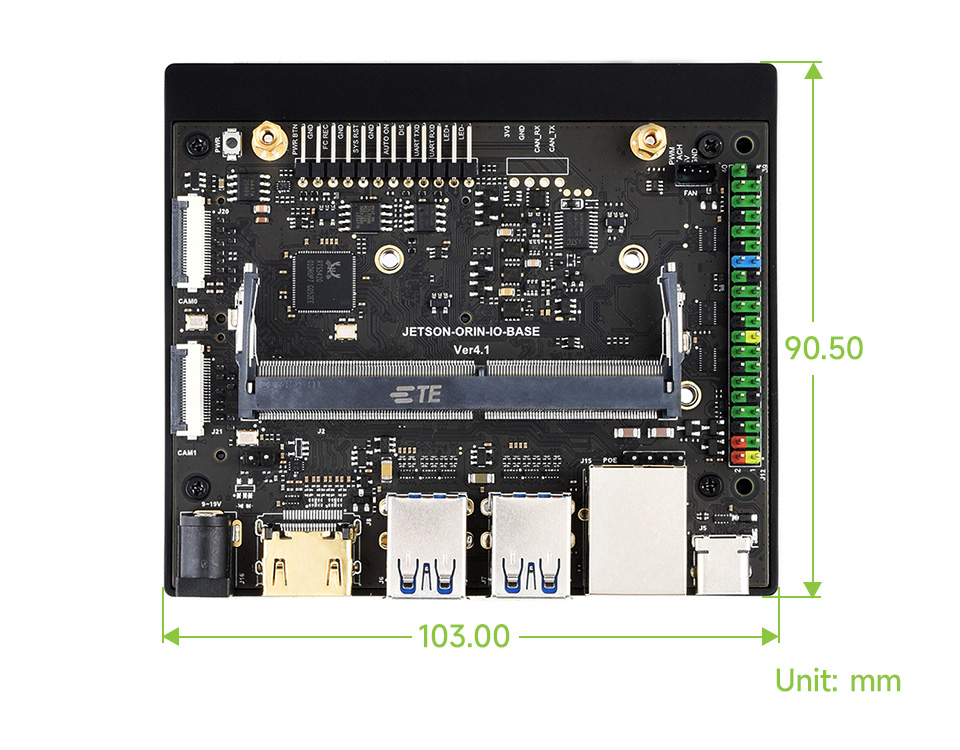

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki: www.waveshare.com/wiki/JETSON-ORIN-IO-BASE-H
