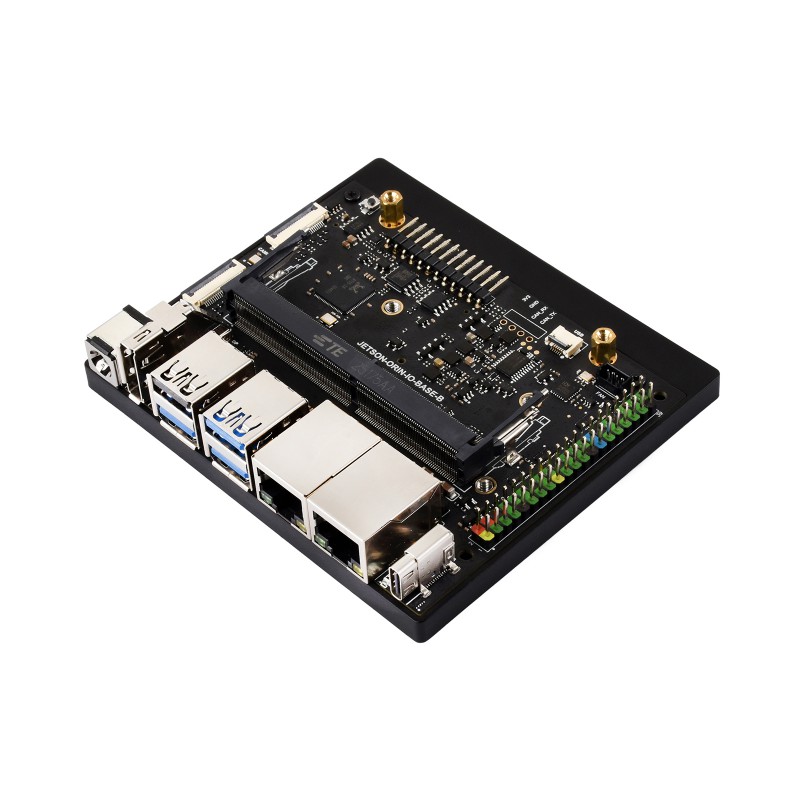

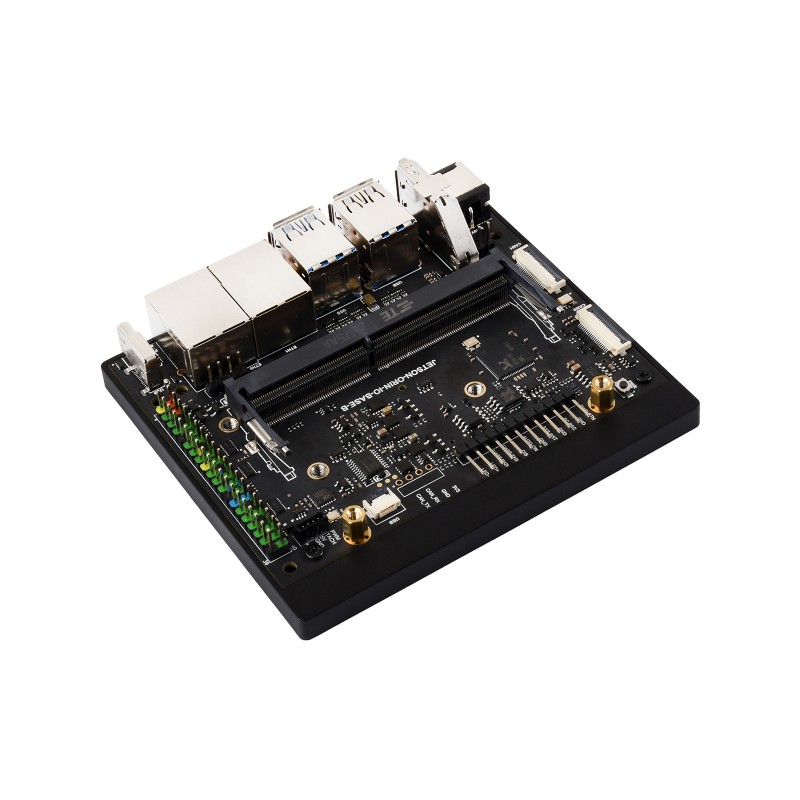

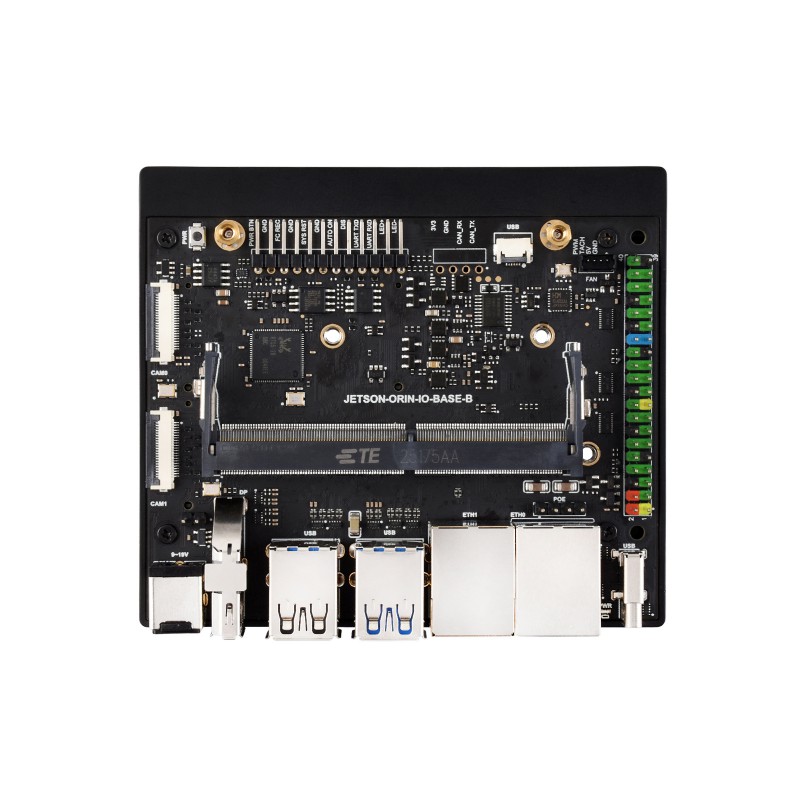

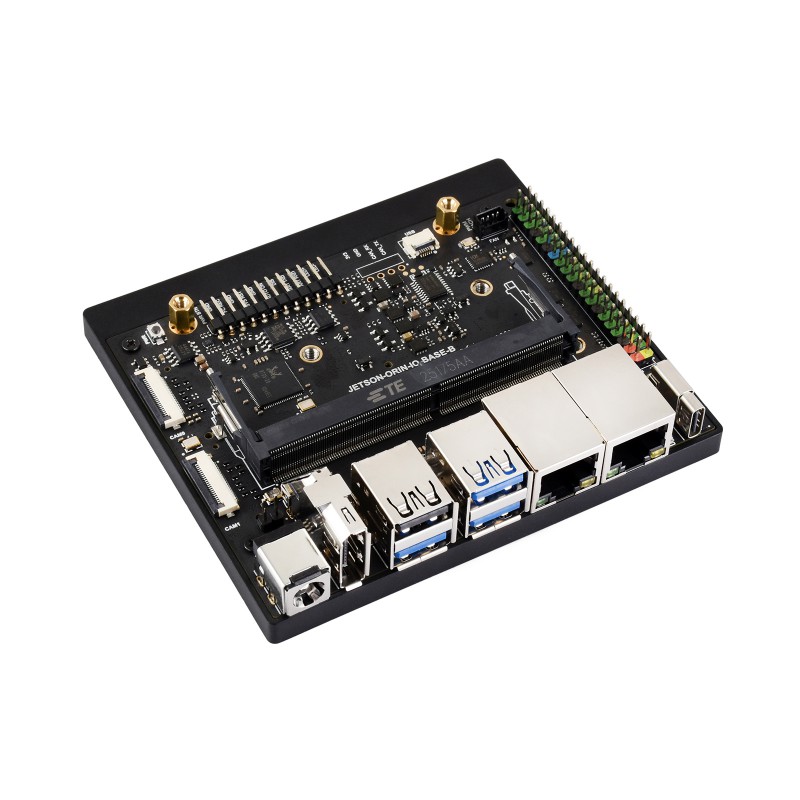

Carrier Board Dual Ethernet dành cho NVIDIA Jetson Orin Module

( KHÔNG BAO GỒM NVIDIA Jetson Orin Nano Và Jetson Orin NX Module)

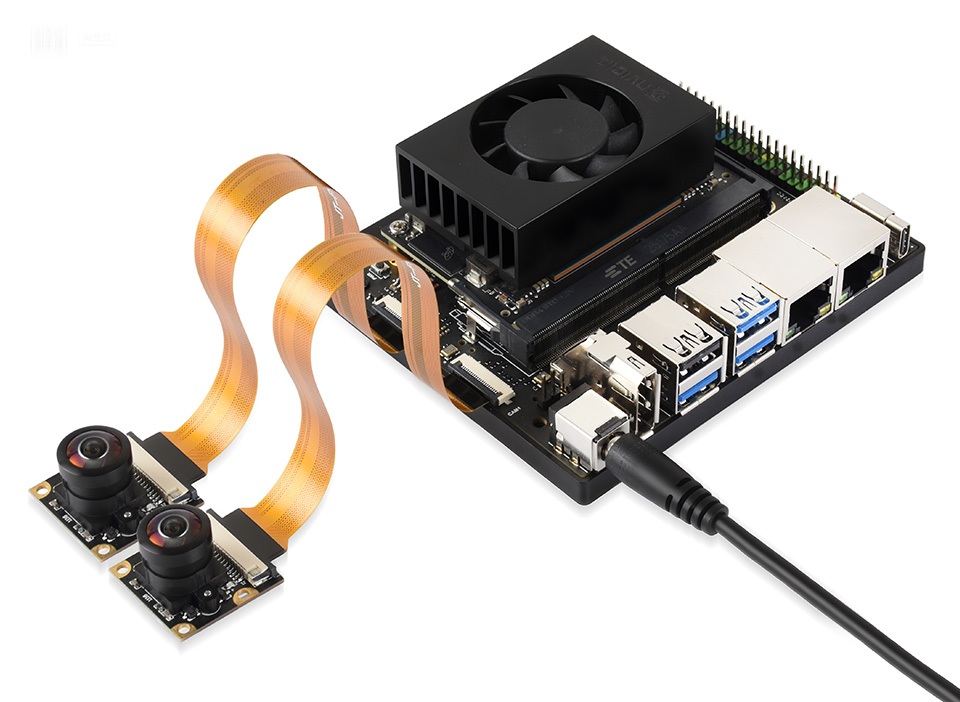

( 2 Cổng camera CSI-2 Ứng dụng AI như nhận diện khuôn mặt, biển báo đường bộ, nhận diện biển số xe)

( 4xTypeA + 1 TypeC Hỗ trợ kết nối nhiều ngoại vi, 2 cổng USB 2.0 FFC)

Hỗ trợ kết nối với nhiều thiết bị ngoại vi hơn, cổng USB 3.2 Gen 2 cho tốc độ truyền dữ liệu lên đến 10Gbps, cổng Type-C có thể dùng để ghi hình hệ thống, và tích hợp sẵn 2 đầu nối USB 2.0 FFC.

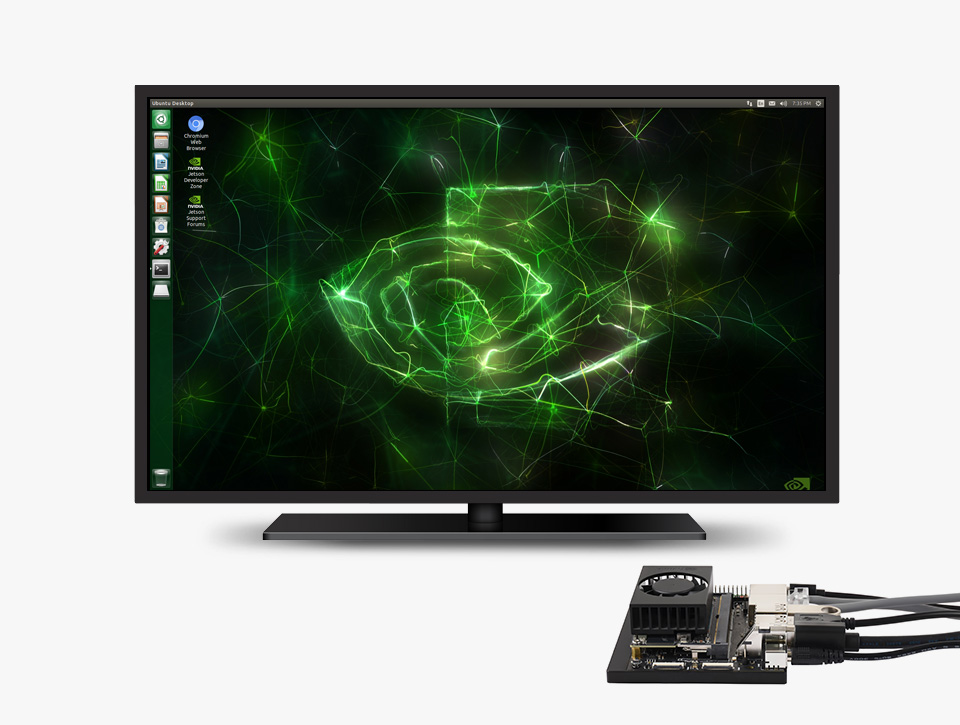

ĐỘ PHÂN GIẢI CAO 4K

( Hỗ trợ xuất hình ảnh Với độ phân giải cao qua DisplayPort)

40PIN GPIO MÃ HÓA MÀU

( Các chân GPIO có màu khác nhau Để phân biệt các IO như I2C, SPI, UART, GPIO, ...)

LƯU TRỮ LINH HOẠT. MỞ RỘNG KẾT NỐI KHÔNG DÂY

( Với 2 cổng M2 Key M và 1 cổng M2 Key E Kết nối NIC không dây)

* Hình ảnh mang tính chất tham khảo, trong Board mạch không đi kèm SSD và Module Wifi

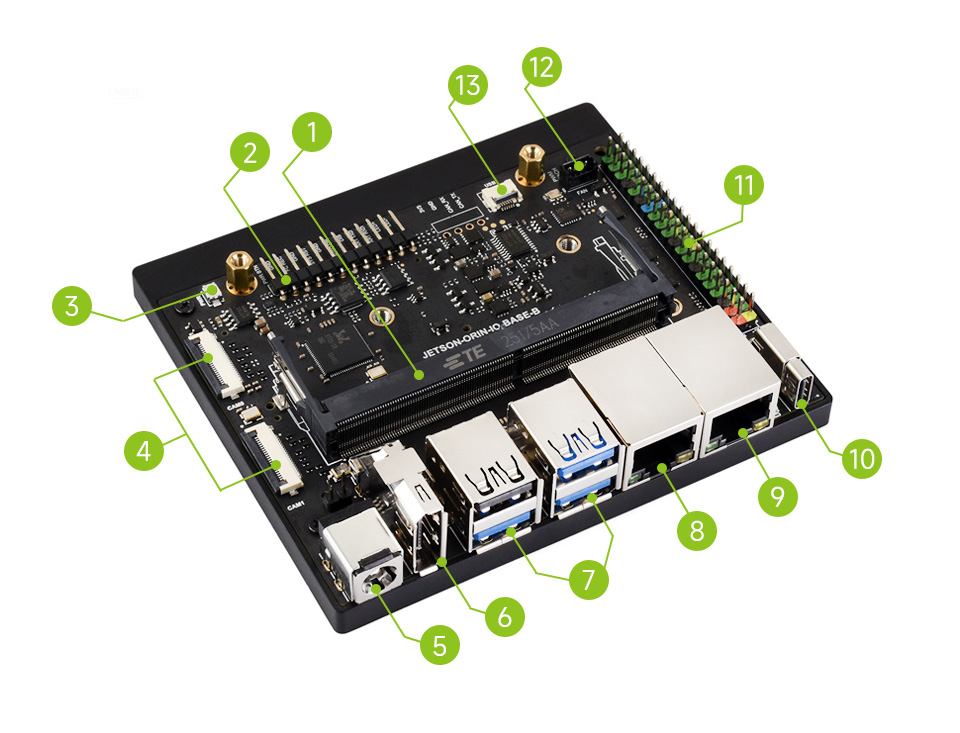

CẤU TẠO BOARD MẠCH



1. 260PIN DO-DIMM socket
   for connecting Jetson Orin Nano/NX module
2. 12PIN header
   Adapting pins for power supply button, reset button, debug serial port, force recovery setting, auto power-up enable and power indicator functions
3. Power button
4. 2 × 22PIN CSI camera interfaces
   2 × MIPI CSI 4-lane camera interfaces
5. DC Power jack
   Supports wide range 9V ~ 19V power supply, compatible with 5.5 × 2.5mm male plug
6. DisplayPort port
   Supports 4K display
7. 4 × USB Type-A ports
   3 × USB 3.2 Gen2 ports, up to 10Gbps data transmission,
   1 × USB 2.0 port, supports 480Mbps data transmission
8. RJ45 2.5G Ethernet port
9. RJ45 Gigabit Ethernet port
10. USB Type-C port
    for system burning and data communication
11. 40PIN header
12. 4PIN PWM fan header
13. 2 × USB 2.0 connectors
    FFC 0.5mm 6PIN connectors

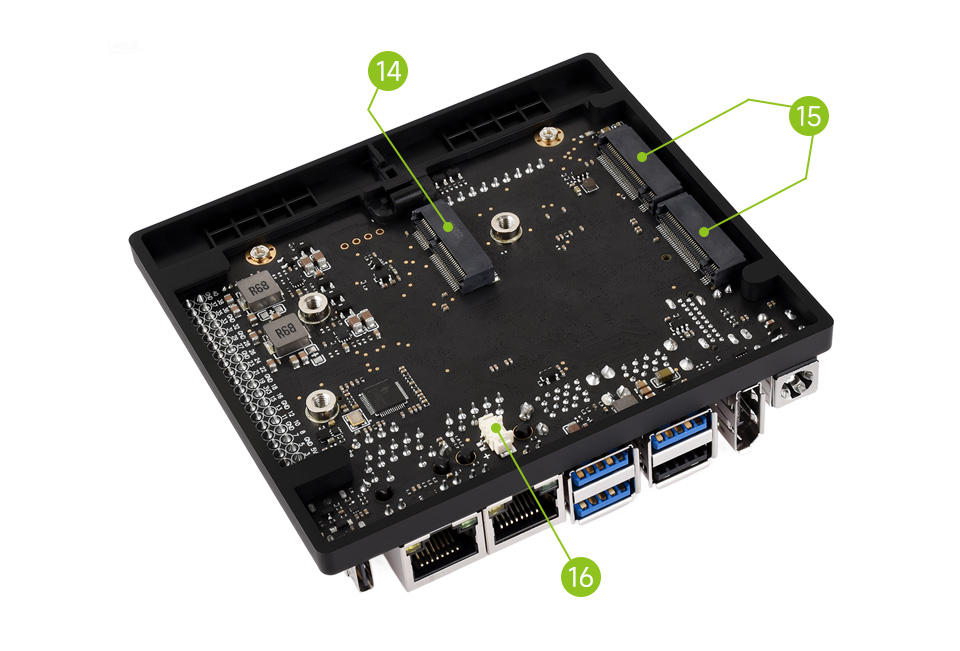

14. M.2 Key E
    for connecting wireless NIC
15. 2 x M.2 Key M
    for connecting NVME solid state drives
16. RTC backup battery header
    PH1.25 2P

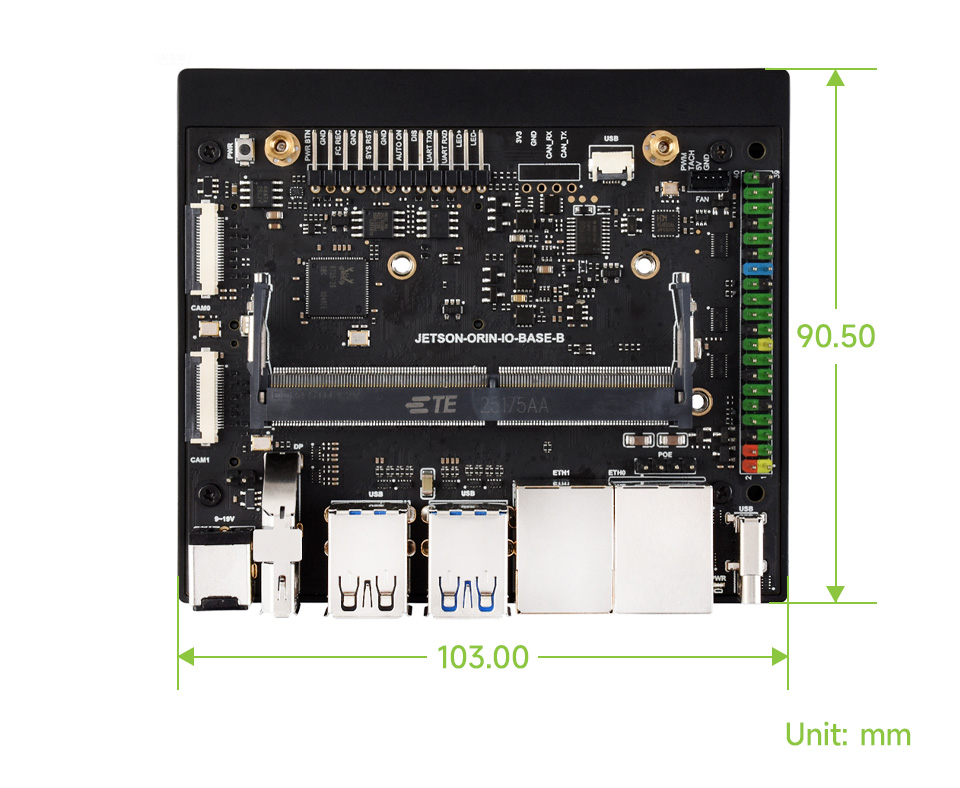

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki: https://www.waveshare.com/wiki/JETSON-ORIN-IO-BASE-B
