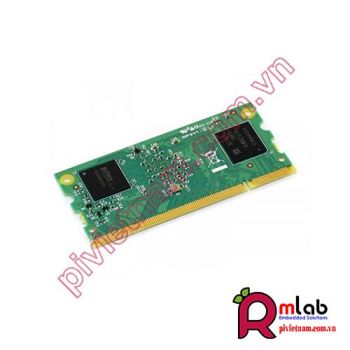

Compute Module 3+/8GB (CM3+/8GB), Raspberry Pi 3 Model B+ in a flexible form factor, with 8GB eMMC Flash

Giới thiệu chung

Module Copute CM3+/8GB chứa thành phần chính của một Raspberry Pi 3 model B+ ( Bộ xử lý BCM2837 và 1GB RAM) cũng như một thiết bị Flash eMMC 8GB ( tương đương với thẻ SD trong Pi).

Tất cả được tích hợp trên một bo mạch nhỏ (67.6mm x 31mm) phù hợp với một đầu nối tiêu chuẩn DDR2 SODIMM. Bộ nhớ Flash được kết nối trực tiếp với bộ xử lý trên bo mạch, những giao diện bộ xử lý còn lại sẵn có cho người dùng thông qua các chân kết nối. Bạn có được sự linh hoạt hoàn toàn của BCM2837 SoC ( Có nghĩa là có nhiều GPIO và nhiều giao diện sẵn có hơn một Raspberry Pi tiêu chuẩn), và việc thiết kế module thành một hệ thống tùy chỉnh giúp nó trở nên đơn giản bởi nhà Nhà sáng lập Pi đã đặt các bit tricky lên chính module.

Các đặc điểm của CM3+

Broadcom BCM2837B0

+ Cortex-A53 (ARMv8) 64-bit SoC @ 1.2GHz

1GB RAM

eMMC Flash

CM3+/Lite: Không có eMMC flash, nhưng người dùng có thể kết nối thẻ này với thẻ eMMC hoặc thẻ SD để flash

CM3+/8GB: 8GB

CM3+/16GB: 16GB

CM3+/32GB: 32GB

200 chân kết nối SODIMM (Chân I/O mạ vàng cứng 35U)

+ 48 x GPIO

+ 2 x I2C

+ 2 x SPI

+ 2 x UART

+ 2 x SD/SDIO (1x SD đã được sử dụng cho eMMC Flash cho các phiên bản khác phiên bản Lite)

+ 1 x HDMI 1.3a

+ 1 x USB2 HOST/OTG

+ 1 x DPI (parallel RGB display)

+ 1 x NAND(SMI)

+ 1 x 4-lane CSI Camera Interface (up to 1Gbps per lane)

+ 1 x 2-lane CSI Camera Interface (up to 1Gbps per lane)

+ 1 x 4-lane DSI Display Interface (up to 1Gbps per lane)

+ 1 x 2-lane DSI Display Interface (up to 1Gbps per lane)

So sánh với CM1, Phiên bản CM3+ hỗ trợ nhiều hệ điều hành như Windows 10 (the free IOT-phiên bản đặc biệt của Microsoft)
