Quạt tản nhiệt PWM chính hãng dành cho Raspberry Pi 4

Raspberry Pi Foundation vừa ra mắt phiên bản quạt tản nhiệt dành cho chiếc Raspberry Pi 4 Model B, bạn có thể dùng nó với case chính hãng, không cần phải mua case riêng. Đi kèm còn có một miếng giải nhiệt để gắn lên CPU của Pi 4. Thiết bị này sẽ rất hữu ích cho những ứng dụng đòi hỏi Pi hoạt động liên tục trong môi trường có nhiệt độ cao hoặc khi ép xung CPU của máy.

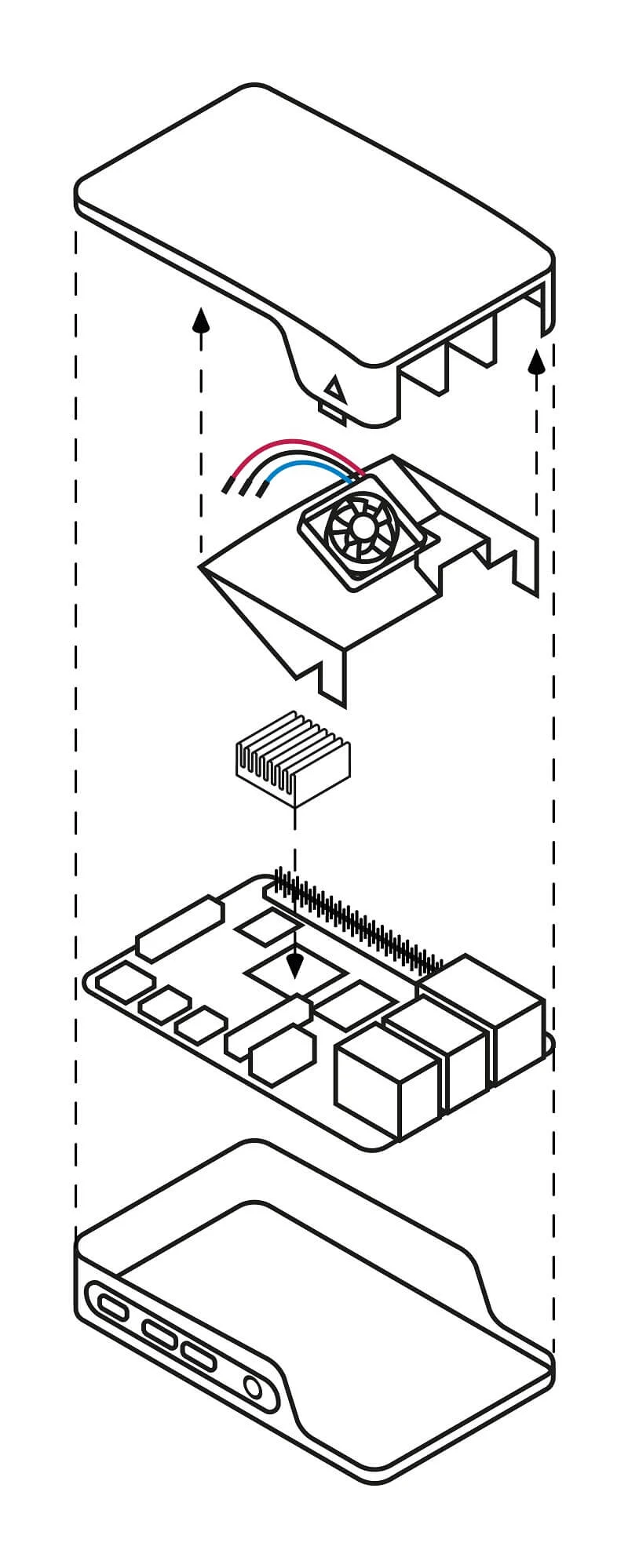

Chúng ta có thể dễ dàng gắn quạt & nắp vào bộ vỏ chính hãng của Raspberry Pi mà không cần bất cứ ốc vít nào.

Lưu ý: Đây chỉ là quạt tản nhiệt và nắp gắn, không kèm theo vỏ chính hãng của Raspberry Pi. Bạn có thể mua riêng nó ở đây:

• Vỏ chính hãng cho Raspberry Pi 4B (Đỏ/Trắng)

Một tính năng khác mà chúng ta có thể nhắc đến là chúng ta có thể điều khiển tốc độ quay của quạt với PWM trực tiếp từ Raspberry Pi OS. Mặc định, quạt sẽ quay khi chúng ta khởi động. Để hệ thống có thể tự điều khiển tốc độ quạt theo nhiệt độ, chúng ta cần cài đặt một vài thứ. Và để mọi thứ hoạt động trơn tru hơn, bạn hãy cập nhật Raspberry Pi OS nhé!

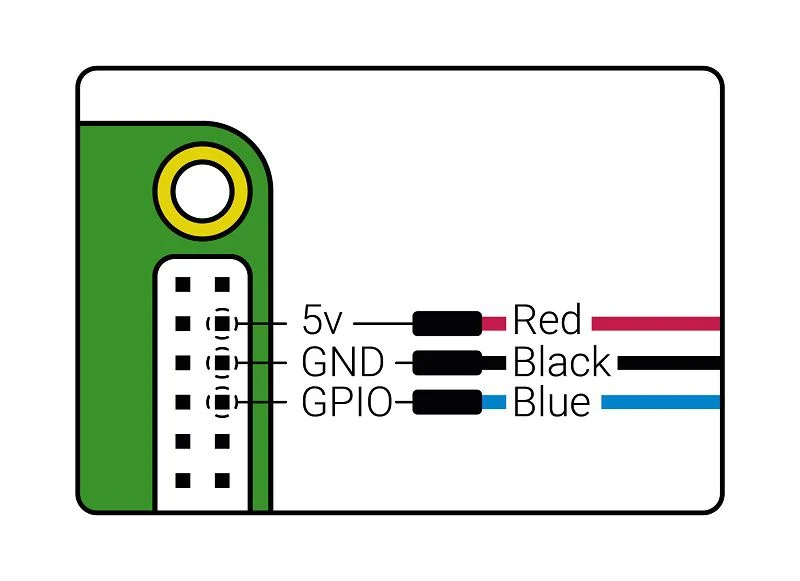

Vì có thể điều khiển bằng PWM, chúng ta có thêm 1 dây tín hiệu ngoài dây màu ĐỎ 5V (chân 4) và ĐEN GND (chân 6).  Dây thứ 3, màu XANH DƯƠNG sẽ được kết nối với chân số 8 trên GPIO của Raspberry Pi.

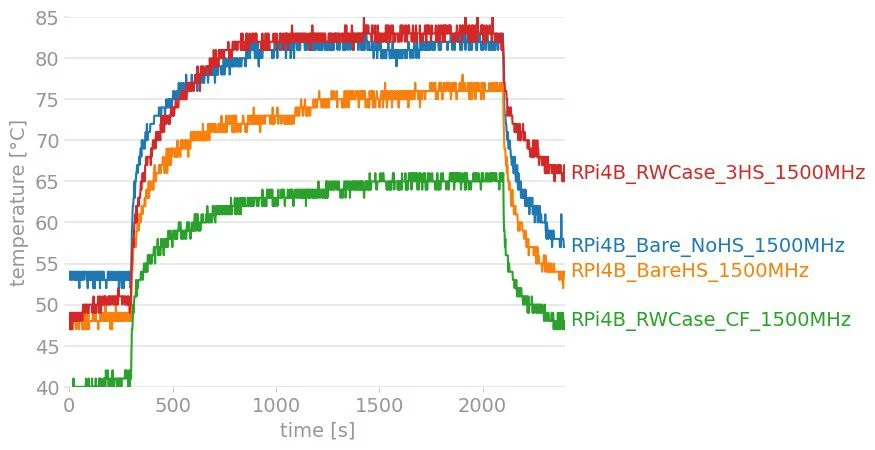

Chúng ta có thể an tâm sử dụng Raspberry Pi 4 Model B trong chiếc vỏ chính hãng. Bên dưới là biểu đồ nhiệt độ khi chúng ta thử nghiệm hiệu năng của CPU và nhiệt độ với (Stressberry) trong những điều kiện khác nhau:

CPU clocking ở 1.5GHZ

• Đỏ - Raspberry Pi 4 Model B với 3 tản nhiệt (CPU, RAM, và USB Controller), trong vỏ chính hãng (Đỏ/Trắng), không quạt.
• Xanh dương - Raspberry Pi 4 Model B, chỉ có board, ngoài ra không có tản nhiệt, vỏ hoặc nắp đậy
• Cam - Raspberry Pi 4 Model B với 3 tản nhiệt (CPU, RAM, và USB Controller), không có bất kỳ vỏ / nắp đậy
• Xanh lá - Raspberry Pi 4 Model B với tản nhiệt trên CPU, trong vỏ chính hãng (Đỏ/Trắng), và bộ quạt tản nhiệt PWM

Nhìn vào biểu đồ này, chúng ta thấy bộ Quạt tản nhiệt PWM có thể làm Raspberry Pi mát mẻ ngay cả khi full load.

THÔNG SỐ KỸ THUẬT

• Bộ quạt & tản nhiệt chính thức dành cho vỏ Raspberry Pi 4
• Dễ dàng lắp ráp, không cần ốc vít
• Không cần sửa hay thay đổi bộ vỏ vì bộ quạt & tản nhiệt này được thiết kế đặt biệt cho nó
• Hoàn toàn "ẩn mình" bên trong bộ vỏ và không ai phát hiện ra có một chiếc quạt bên trong vỏ RPI :)
• Có 3-chân để cấp nguồn và điều khiển tốc độ
• Điệp áp hoạt động: 5V DC, được cấp từ 40-chân GPIO trên Raspberry Pi 4
• Quạt sẽ được kích hoạt khi khởi động fan activated once it is powered up
• Quạt có thể điều khiển với PWM từ Raspberry Pi OS, tuy nhiên cần cài đặt thêm
• Có thể cung cấp luồng khí lên tới 1.4CFM cho CPU, RAM và IC nguồn
• Không cần phải viết code hay script Python, quạt chỉ cần cắm là chạy. Bạn chỉ cần cập nhật Raspberry Pi OS và cấu hình (nếu muốn điều khiển tốc độ quạt)
• Đi kèm với tản nhiệt dính (18mm x 18mm x 10mm) cho CPU của RPI, giúp cho việc tản nhiệt hiệu quả hơn.
• Được thiết kế bởi Raspberry Pi team

BỘ SẢN PHẨM BAO GỒM

• 1 x Quạt và nắp gắn (Dễ dàng gắn vào bộ vỏ chính thức của Raspberry Pi 4)
• 1 x Tản nhiệt dính (cho CPU)
