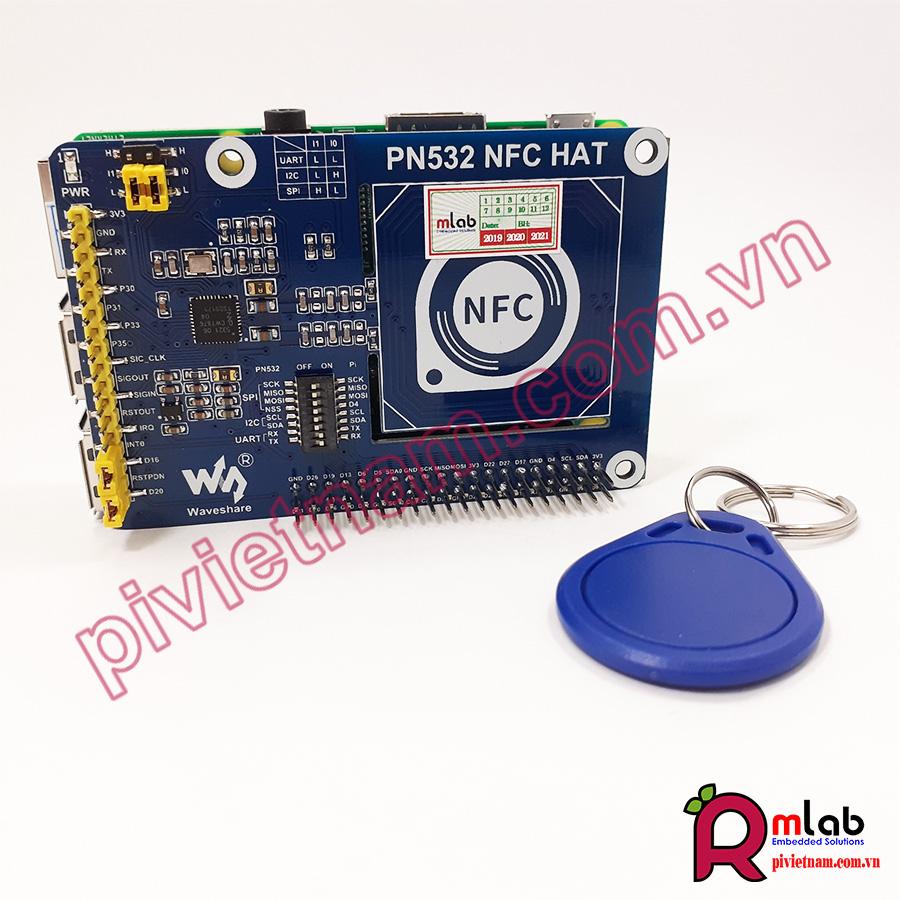

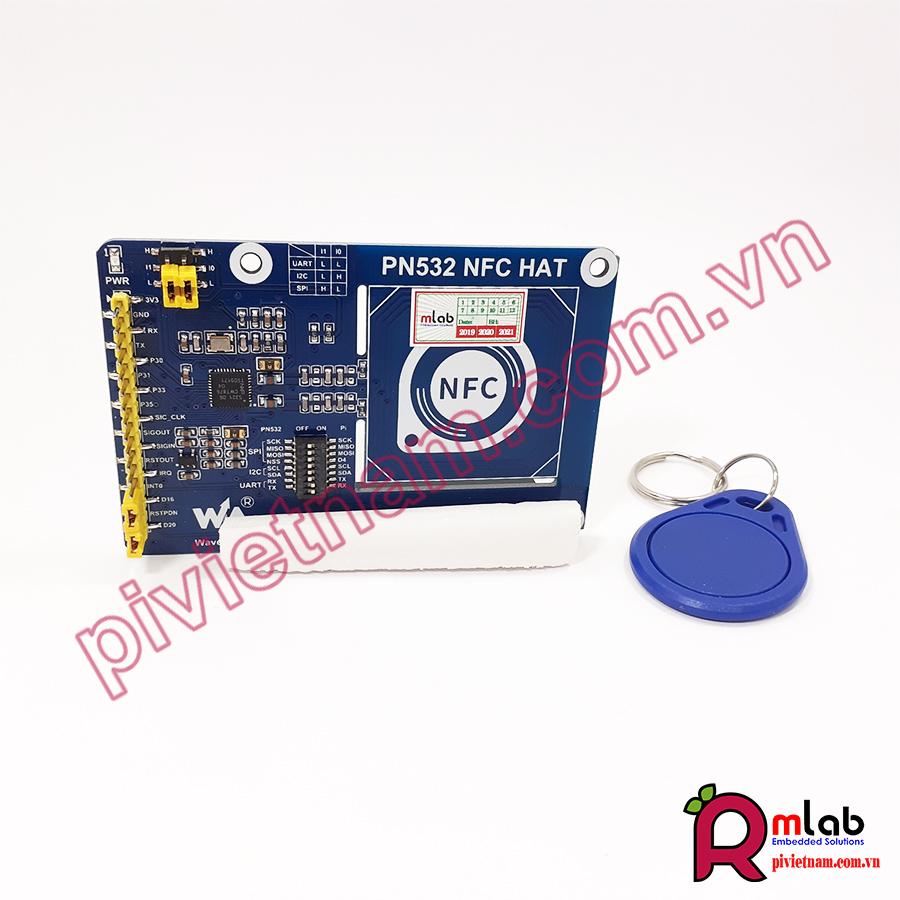

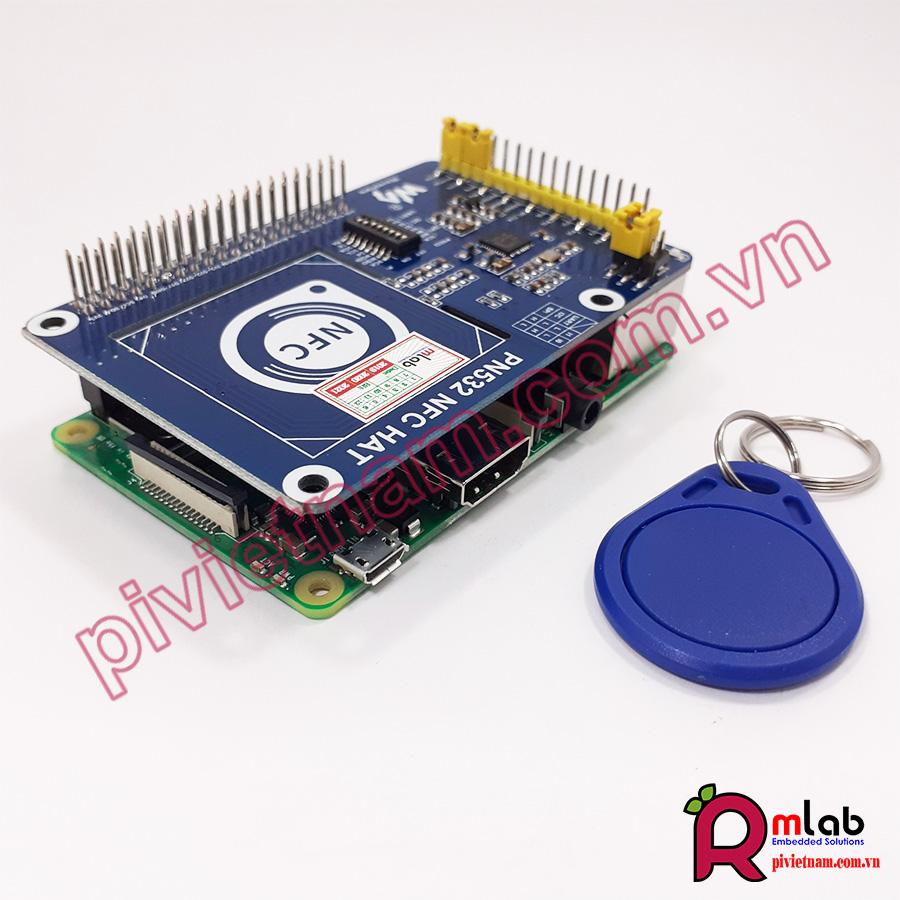

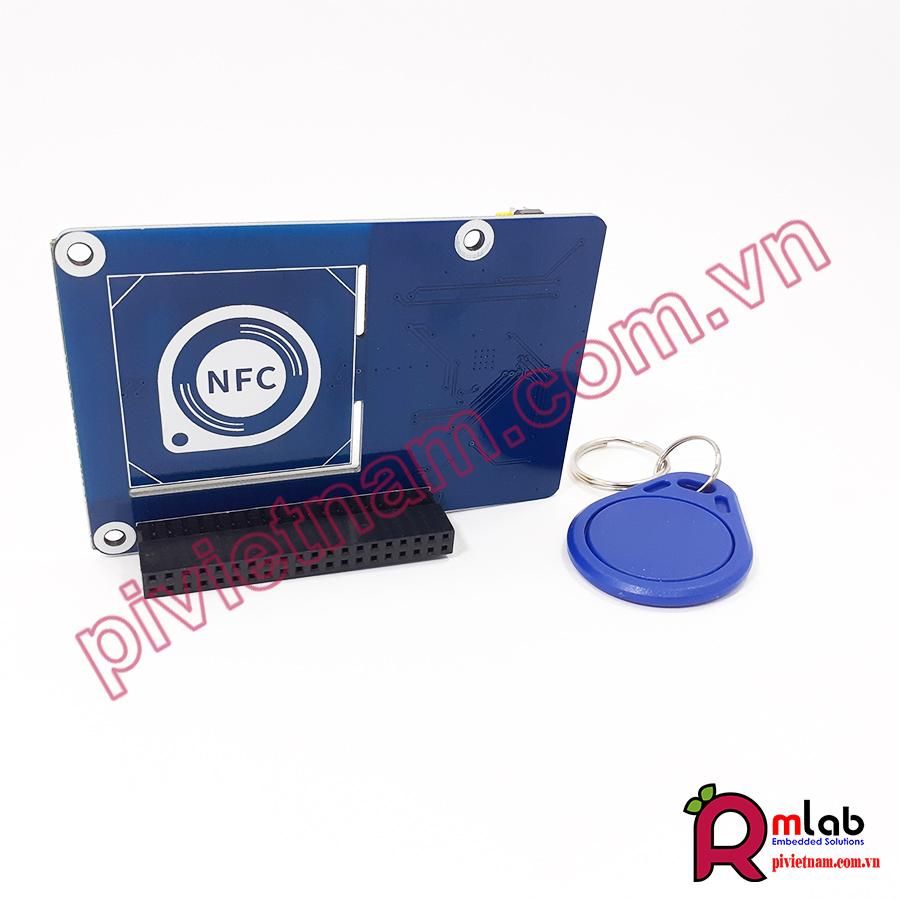

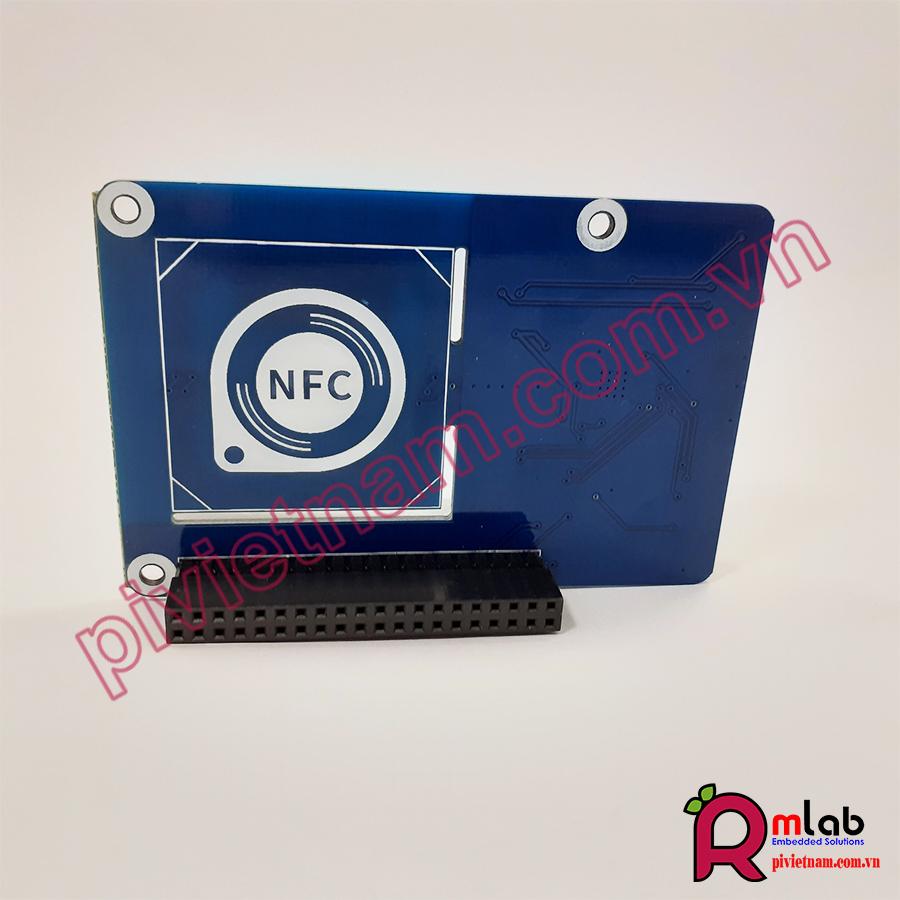

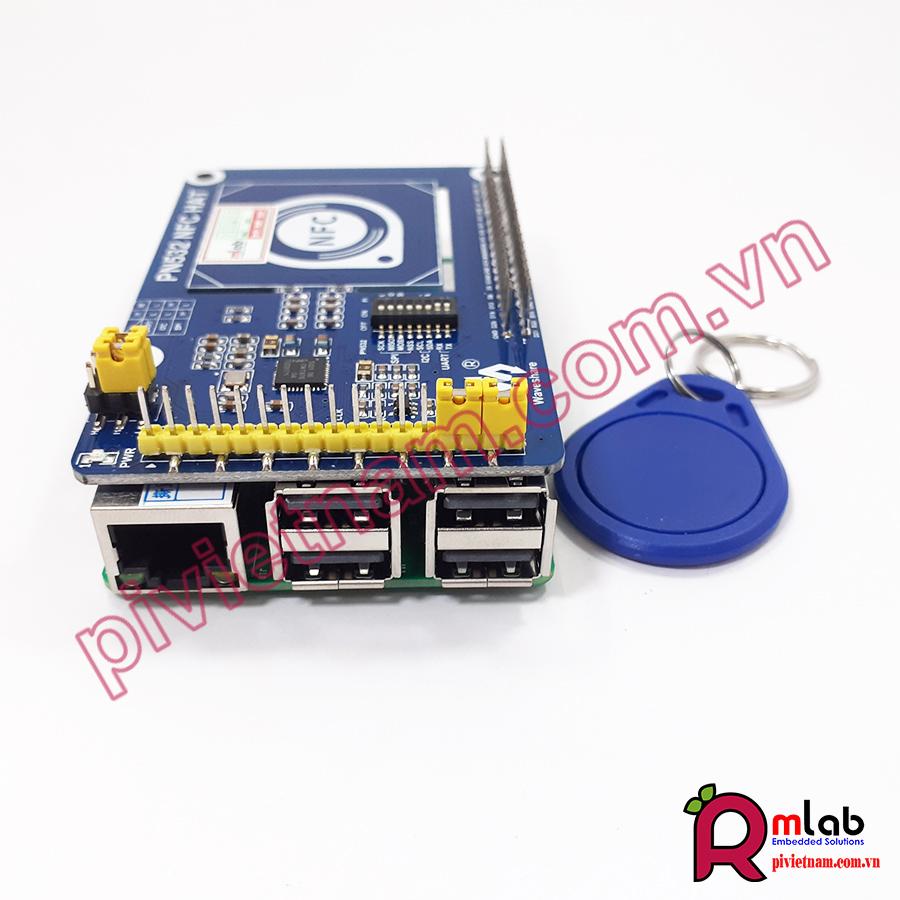

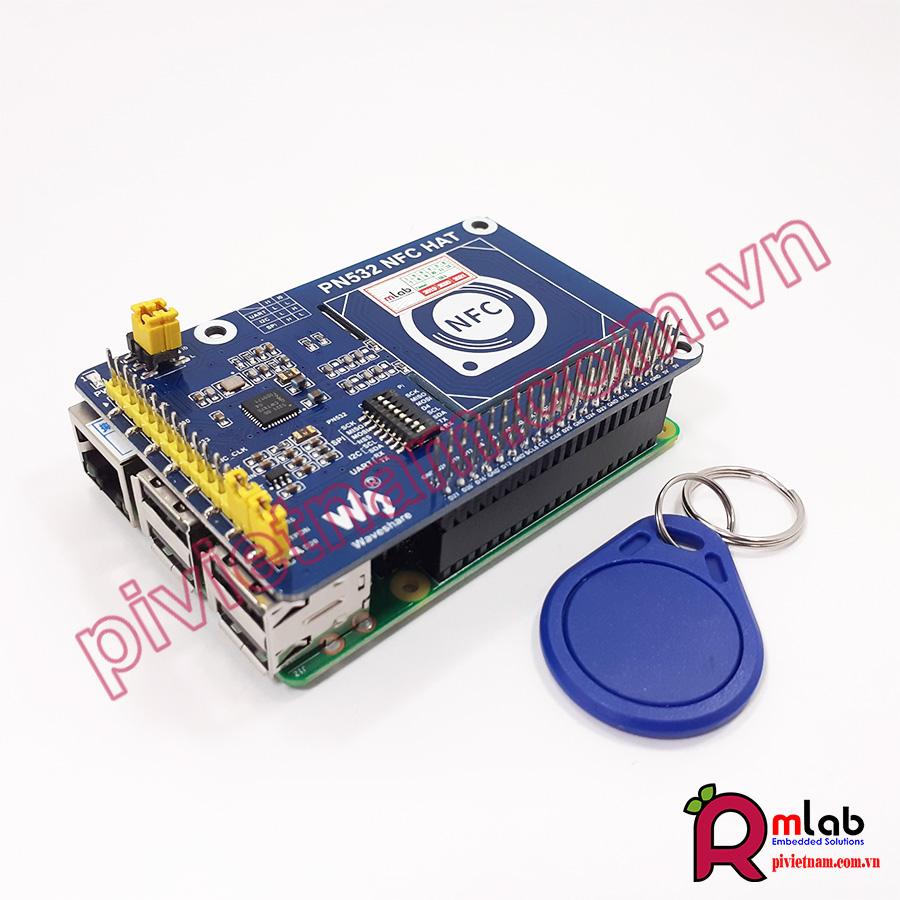

PN532 NFC HAT cho Raspberry Pi, I2C / SPI / UART

+ Đây là module Raspberry Pi NFC HAT dựa trên PN532 hoạt động trong dải tần 13,56 MHz. Nó hỗ trợ ba giao diện truyền thông: I2C, SPI và UART.

+ NFC (Near Field Communication) là một công nghệ không dây cho phép giao tiếp dữ liệu điểm-điểm không tiếp xúc giữa các thiết bị trong khoảng cách ngắn 10 cm. Nó được sử dụng rộng rãi trong các ứng dụng như hệ thống kiểm soát truy cập, vé thông minh, v.v.

+ Dựa trên bộ điều khiển NFC phổ biến PN532 với nhiều tùy chọn giao diện, HAT này sẽ dễ dàng kích hoạt chức năng NFC cho Raspberry Pi của bạn.

ĐẶC ĐIỂM, TÍNH NĂNG

+ 40 chân GPIO tương thích với chân GPIO của Raspberry Pi

+ Chip PN532 trên bo mạch, hỗ trợ các thẻ NFC / RFID khác nhau như MIFARE / NTAG2xx, v.v.

+ Hỗ trợ các chuẩn giao tiếp: UART, I2C, SPI

+ Dễ dàng kết nối với các vi xử lí khác như STM32/Arduino

+ Có nhiều mã nguồn mở và tài liệu hướng dẫn cho các ngôn ngữ lập trình trên Raspberry Pi như Python, C, hay các nền tảng STM32,và Arduino

THÔNG SỐ KỸ THUẬT

+ Bộ điều khiển NFC : PN532

+ Điện áp hoạt động : 3.3V - 5V

+ Tần số: 13,56MHz

+ Chuẩn giao tiếp: UART, I2C, SPI

+ Baudrate: 115200 bps

+ Chế độ hoạt động:

- Chế độ đọc / ghi hỗ trợ lược đồ ISO / IEC 14443A / MIFARE

- Chế độ đọc / ghi hỗ trợ lược đồ FeliCa

- Chế độ đọc / ghi hỗ trợ sơ đồ ISO / IEC 14443B

- Chế độ hoạt động của thẻ hỗ trợ chương trình ISO 14443A / MIFARE

- Chế độ hoạt động thẻ hỗ trợ chương trình FeliCa

- ISO/IEC18092, ECM340 point-to-point

CÁC ỨNG DỤNG

+ Hệ thống thanh toán qua thẻ

+ Thiết bị Bluetooth và WiFi kết nối

+ Chia sẻ danh bạ, ảnh và video

+ Ứng dụng NFC điện thoại thông minh

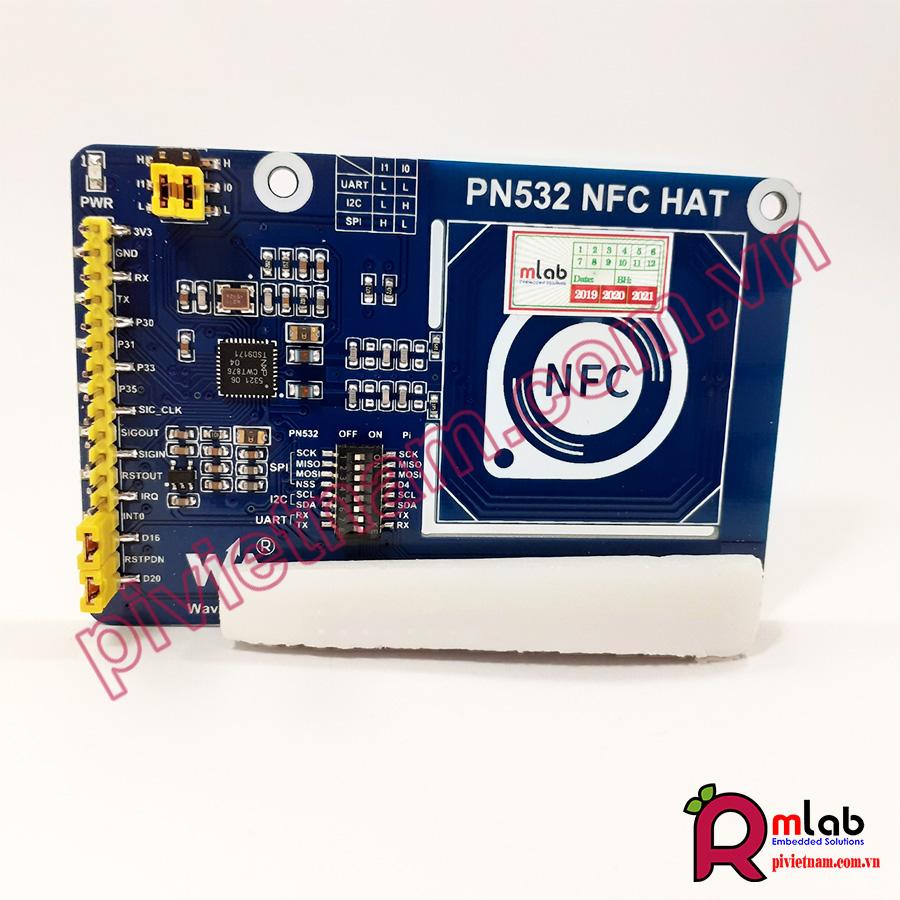

SƠ ĐỒ CẤU TẠO

Raspberry Pi GPIO connector: Chân GPIO kết nối với Raspberry Pi

PN532 control pins: dùng để kết nối với các vi điều khiển khác như STM32 hay Arduino

NFC induction coil

PN532 chip:

Power indicator

DIP switches: chuyển trạng thái kết nối giữa PN532 và Raspberry Pi (chỉ một trong số I2C/SPI/UART có thể kết nối cùng lúc)

Mode Selection:

​I0-L, I1-L: enable UART

I0-H, I1-L: enable I2C

I0-L, I1-H: enable SPI

​INT0 jumper: tín hiệu phản hồi, kết nối với Raspberry Pi D16

RSTPDN jumper: đặt lại tín hiệu, kết nối với Raspberry Pi D20

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki : www.waveshare.com/wiki/PN532_NFC_HAT
