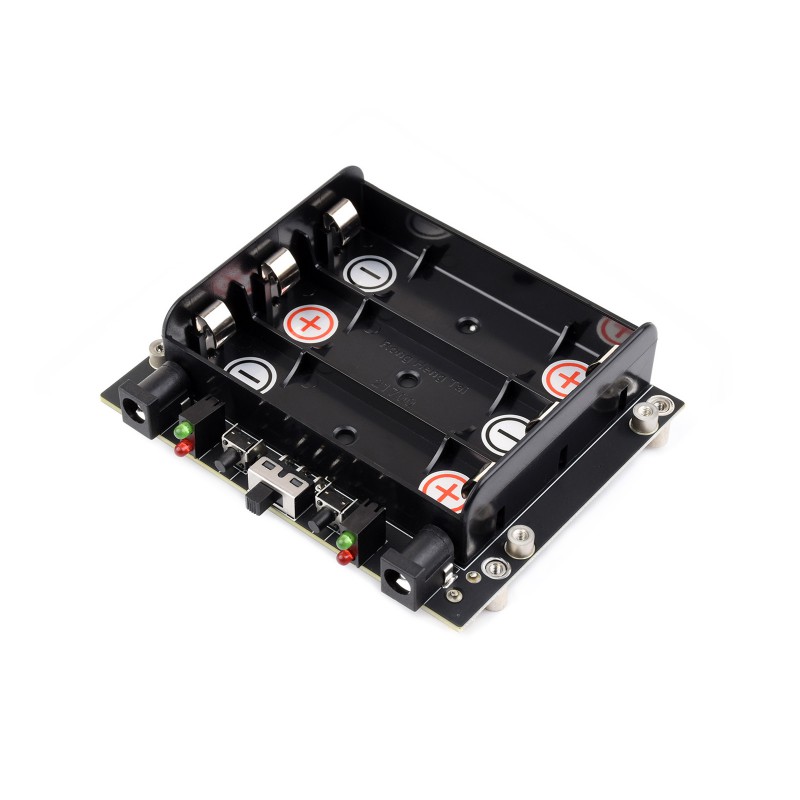

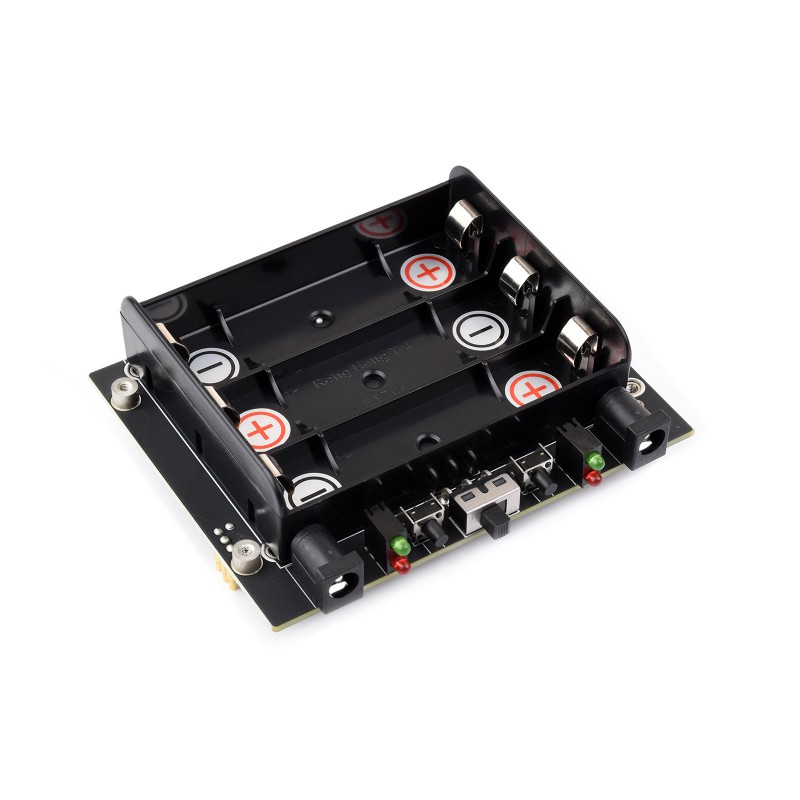

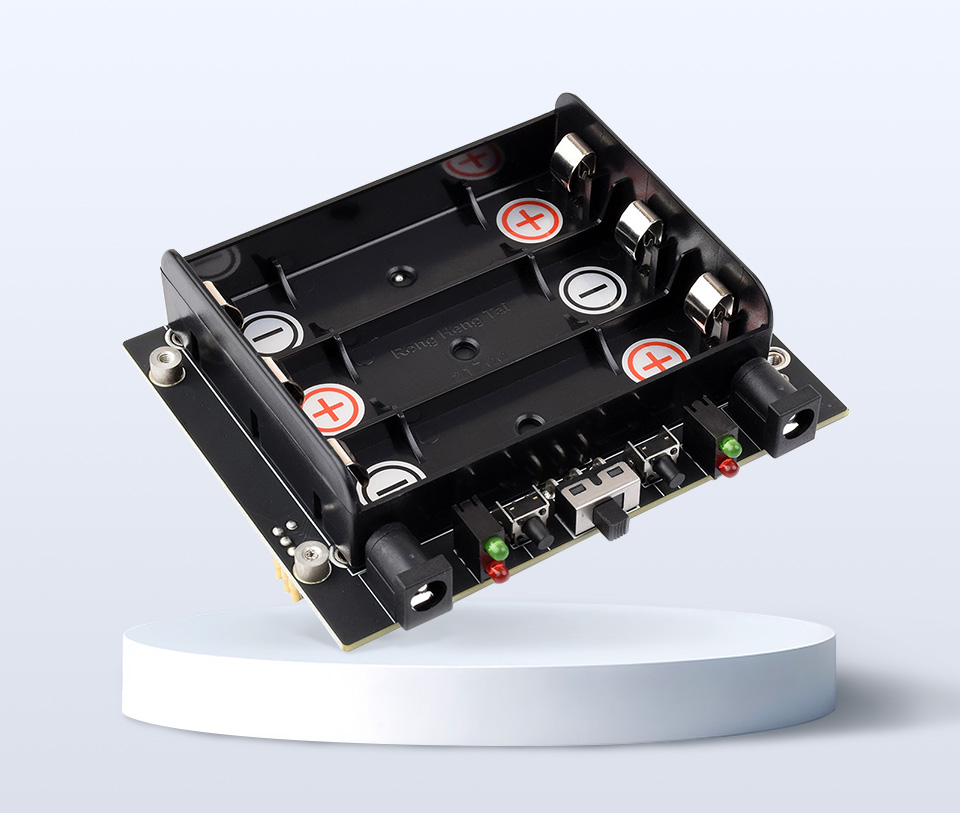

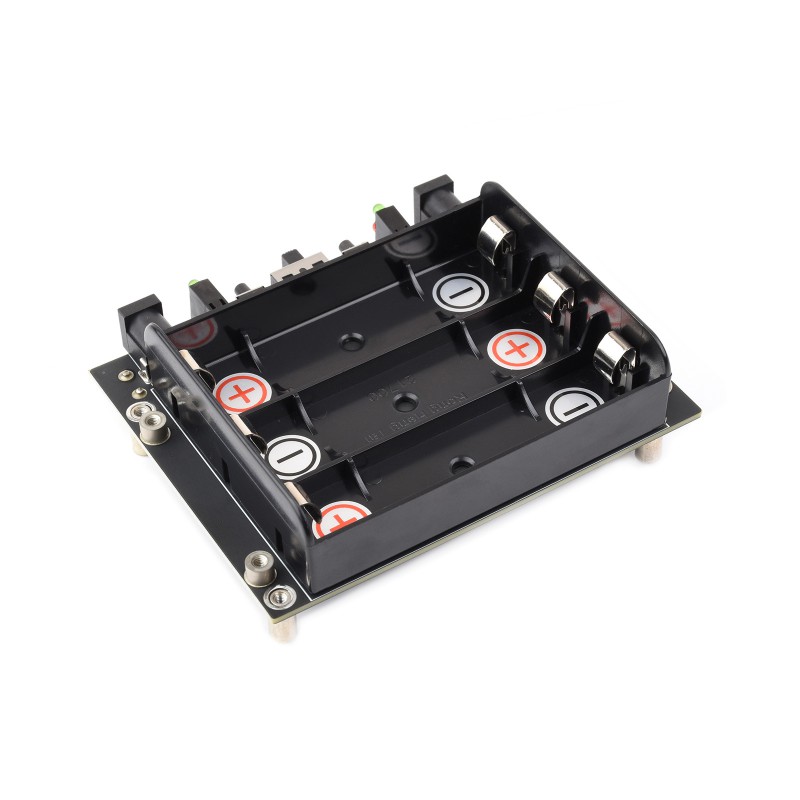

Module UPS (C) dành cho NVIDIA Jetson Orin, hỗ trợ PIN 21700 (Chưa bao gồm PIN)
Hỗ trợ sạc và xuất nguồn đồng thời, với chức năng giám sát điện áp pin thông qua giao tiếp bus I2C.
![]()
LƯU Ý VỀ AN TOÀN
- Pin Li-ion và Li-po khá không ổn định. Chúng có thể gây cháy, thương tích cá nhân hoặc thiệt hại tài sản nếu không được sạc hoặc sử dụng đúng cách.
- Không được đấu nối ngược cực khi sạc hoặc xả pin. Không sử dụng bộ sạc/tấm sạc kém chất lượng để sạc pin.
- Không nên dùng chung pin cũ và pin mới, tránh sử dụng pin của các nhãn hiệu khác nhau.
- Khi mua pin Lithium, cần đảm bảo thông số kỹ thuật của pin tương thích với bo mạch mở rộng. Chọn pin từ nhà sản xuất uy tín và đảm bảo pin hoạt động ổn định và an toàn bằng cách kiểm tra độ bền.
- Pin lithium có tuổi thọ chu kỳ giới hạn, chúng cũng sẽ bị suy giảm theo thời gian. Nên thay thế bằng pin mới khi pin đạt đến tuổi thọ chu kỳ tối đa, hoặc đã hoạt động hơn hai năm, tùy điều kiện nào đến trước.
- Cần bảo quản cẩn thận và đúng cách, tránh xa các vật liệu dễ cháy và nổ, tránh xa tầm tay trẻ em, tránh mọi tai nạn do bảo quản bất cẩn gây ra.
ĐẶC ĐIỂM, TÍNH NĂNG
- Sử dụng thiết kế đầu nối chân pogo, tương thích với các bo mạch dòng Jetson Orin.
- Chip sạc pin Li tích hợp, với quản lý đường dẫn động, cung cấp nguồn điện ổn định hơn.
- Giao tiếp bus I2C, giám sát điện áp, dòng điện, công suất và dung lượng còn lại của pin trong thời gian thực.
- Nhiều mạch bảo vệ pin: bảo vệ quá tải/xả, bảo vệ quá dòng, bảo vệ ngắn mạch, cùng với tính năng sạc cân bằng và đèn báo cực pin, an toàn và ổn định hơn.
- Hỗ trợ 3 pin 21700 (KHÔNG bao gồm), thời lượng pin dài hơn.
- Bao gồm tài liệu tham khảo trực tuyến và hướng dẫn sử dụng.
THÔNG SỐ KỸ THUẬT
| Điện áp đầu ra | Bằng với điện áp đầu vào khi có nguồn cấp; bằng điện áp pin (9V~12.6V) khi không có nguồn cấp. |
| Điện áp đầu vào | 15V~19V |
| Bus điều khiển | I2C |
| Kích thước | 100 × 79 mm |
| Hỗ trợ pin | Pin Li-ion 21700 × 3 (mắc nối tiếp, KHÔNG bao gồm) |
| Kích thước lỗ lắp đặt | 2,5mm |
NGUỒN ĐIỆN KHÔNG GIÁN ĐOẠN
Thiết bị có khả năng sạc pin và cung cấp nguồn điện cùng lúc từ nguồn điện ngoài.
Tự động chuyển sang chế độ sử dụng pin nếu nguồn điện ngoài không khả dụng, giúp hệ thống hoạt động liên tục mà không gặp sự cố.

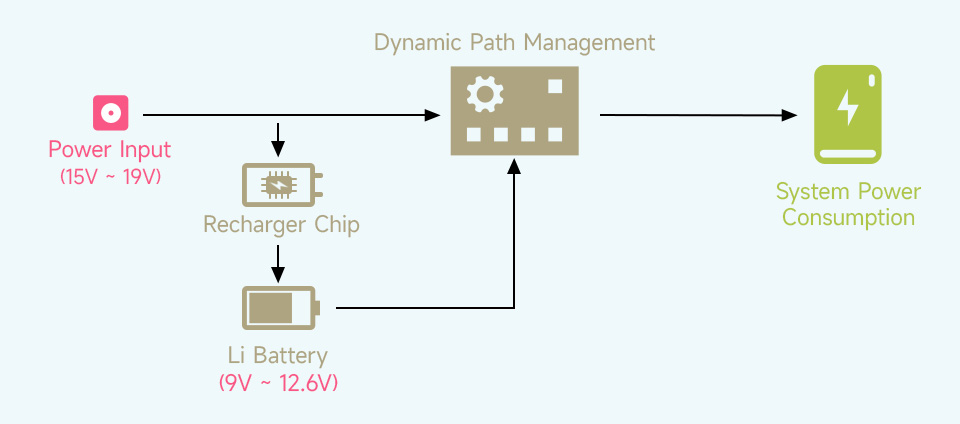

QUẢN LÝ DẪN ĐỘNG, NGUỒN ĐIỆN ỔN ĐỊNH HƠN
![]()
- Khi được kết nối với nguồn điện bên ngoài, đầu ra của pin sẽ bị ngắt kết nối, và hệ thống sẽ được cấp nguồn và pin sẽ được sạc cùng lúc, với dòng sạc tối đa khoảng 1,33A.
- Quá trình sạc pin sẽ dừng lại sau khi pin được sạc đầy và sẽ tiếp tục sạc khi điện áp giảm xuống dưới 12V, giúp tránh làm giảm tuổi thọ pin do sạc và xả thường xuyên.
- Tự động chuyển sang chế độ nguồn pin nếu nguồn điện bên ngoài không khả dụng, giúp hệ thống hoạt động liên tục mà không gặp sự cố.

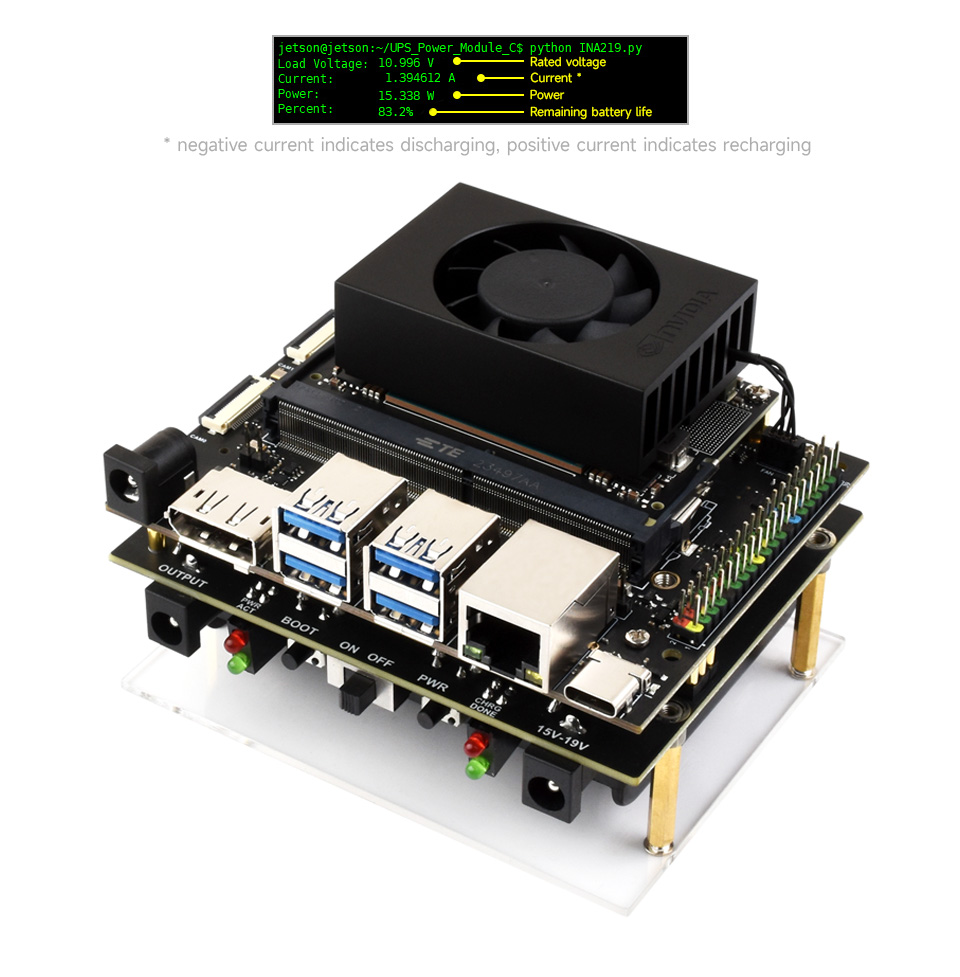

GIÁM SÁT THỜI GIAN THỰC
Giám sát điện áp, dòng điện, công suất và dung lượng còn lại của pin thông qua giao thức I2C.
Khi điện áp giảm quá thấp, bạn có thể lưu các tập tin một cách bình thường rồi tắt hệ thống bằng phần mềm để tránh mất dữ liệu.
![]()
THIẾT KẾ MẠCH AN TOÀN VÀ ỔN ĐỊNH
Các mạch bảo vệ chống sạc/xả quá mức, quá dòng, ngắn mạch và đảo cực, cùng với tính năng sạc cân bằng và đèn báo đảo cực pin, giúp việc sử dụng an toàn và ổn định hơn.
![]()

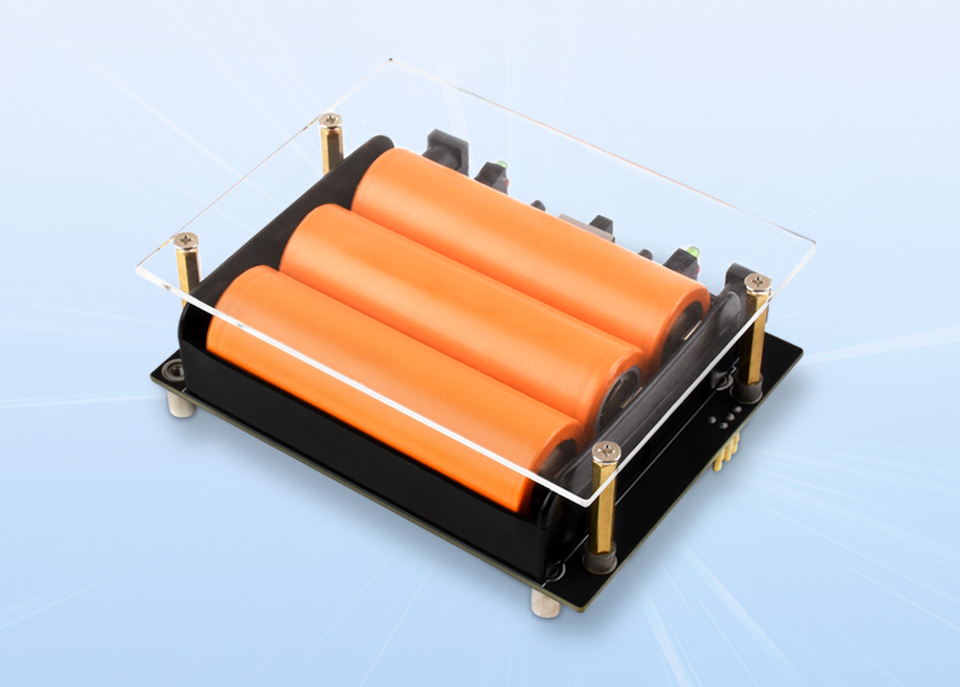

THỜI LƯỢNG PIN LÂU HƠN

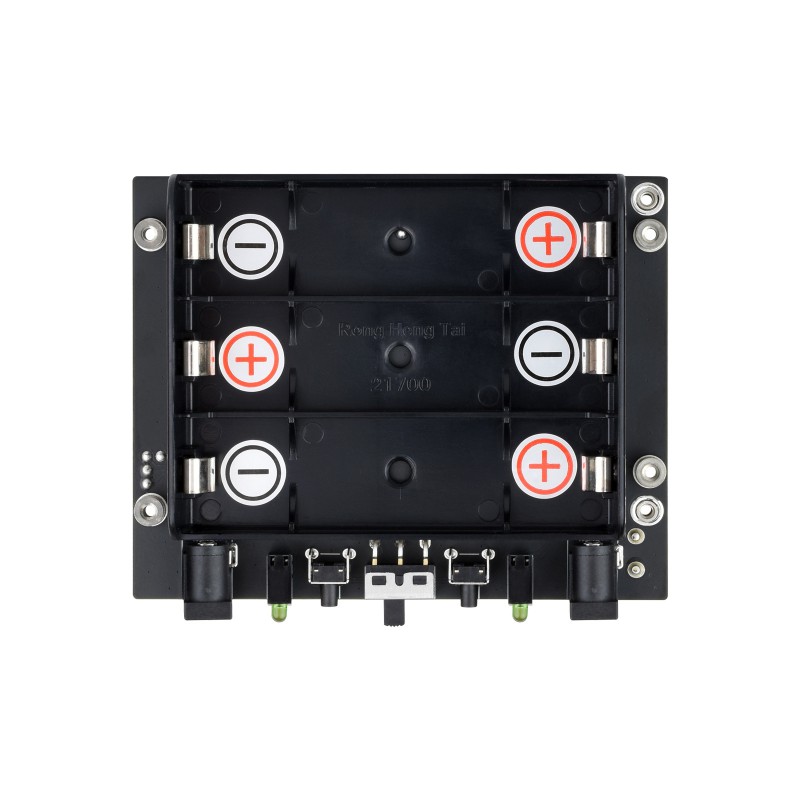

Hỗ trợ 3 pin 21700 (KHÔNG bao gồm)
![]()

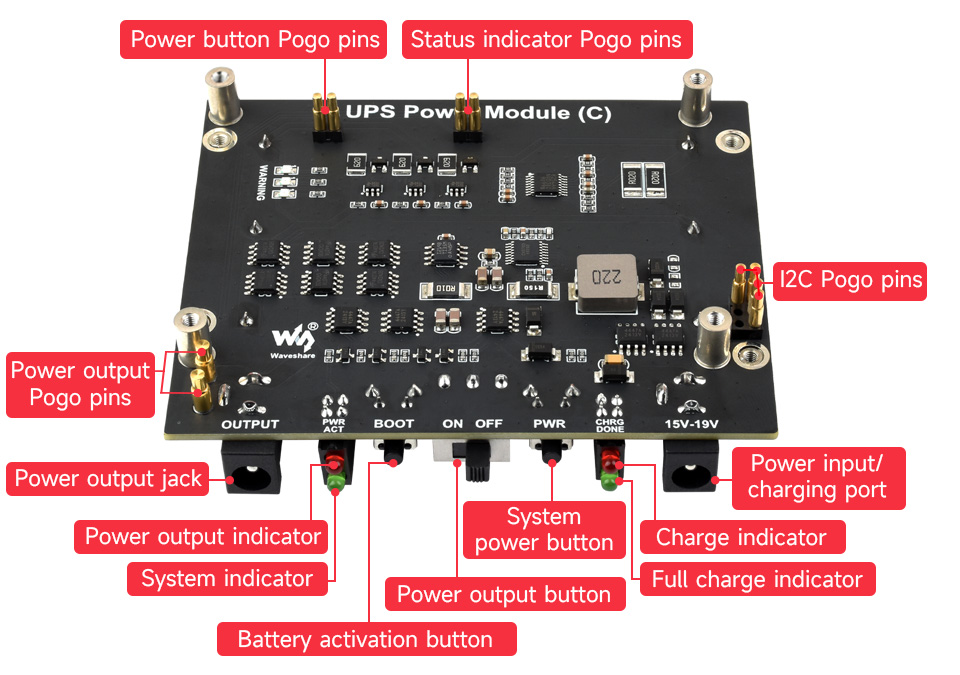

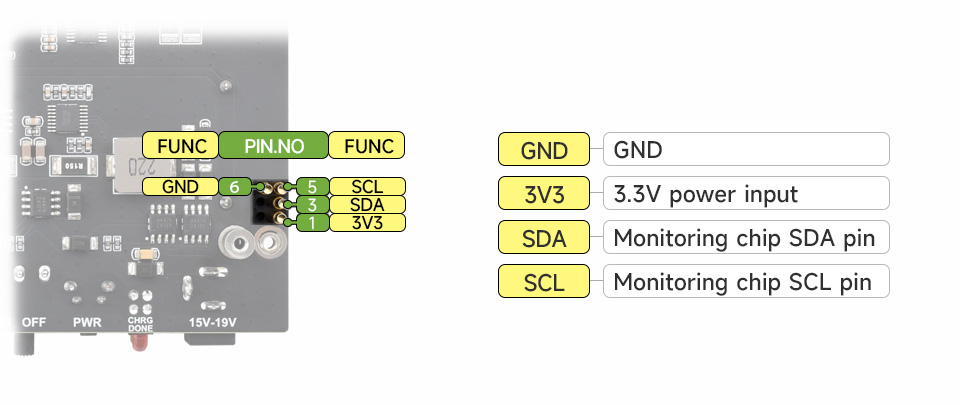

POGO PINS CONNECTOR
Giao tiếp qua bus I2C bằng các chân pogo, không cần thêm chân I/O nào khác. Tương thích với các bo mạch dòng Jetson Orin.
![]()

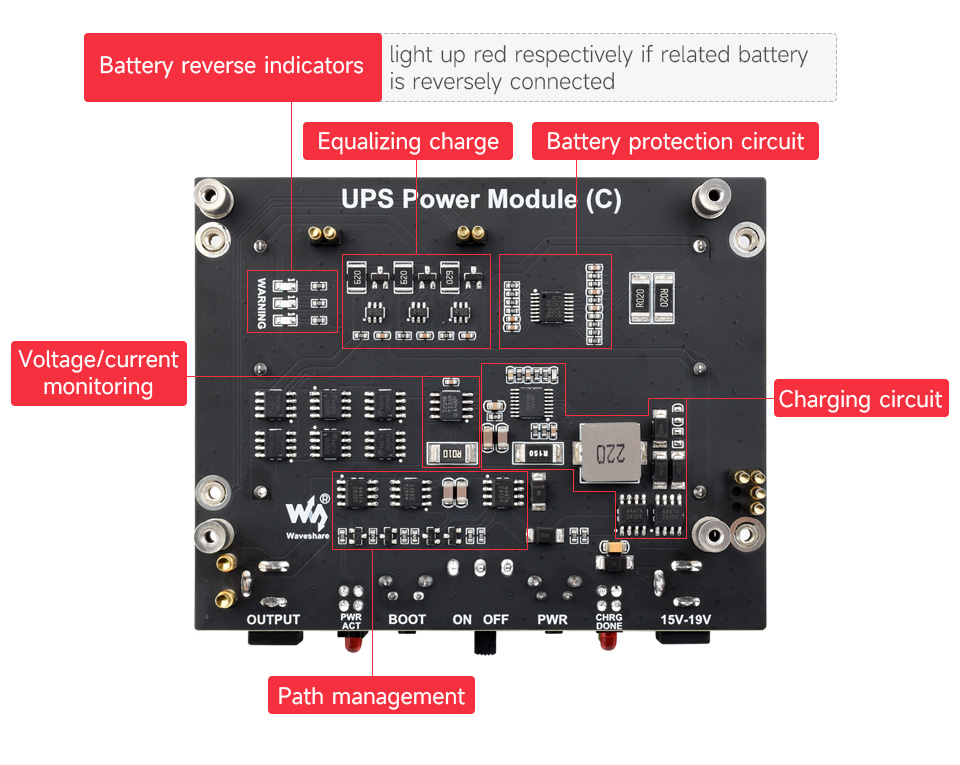

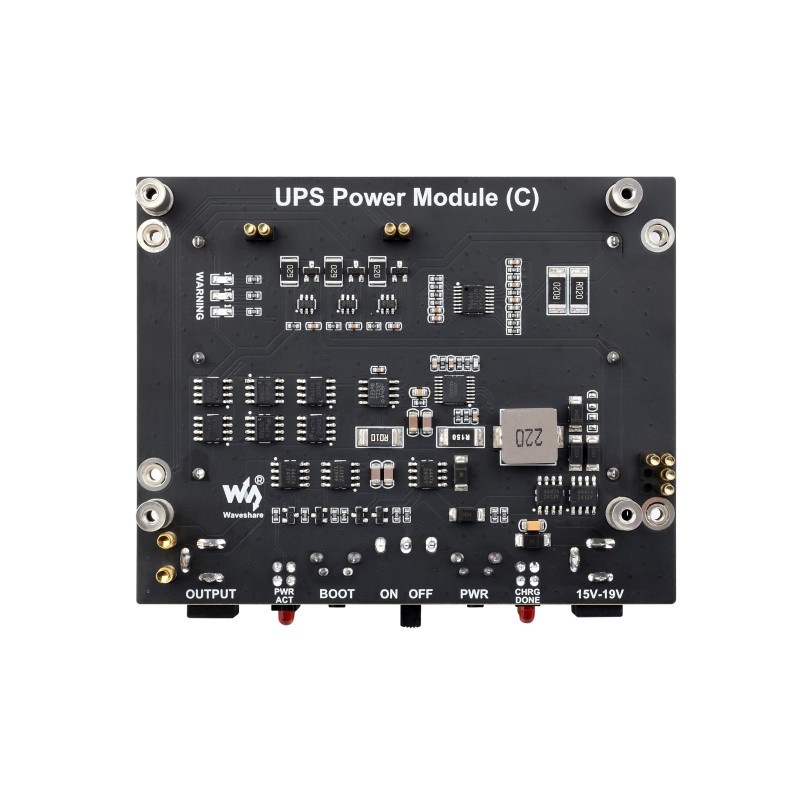

CẤU TẠO BOARD MẠCH
![]()

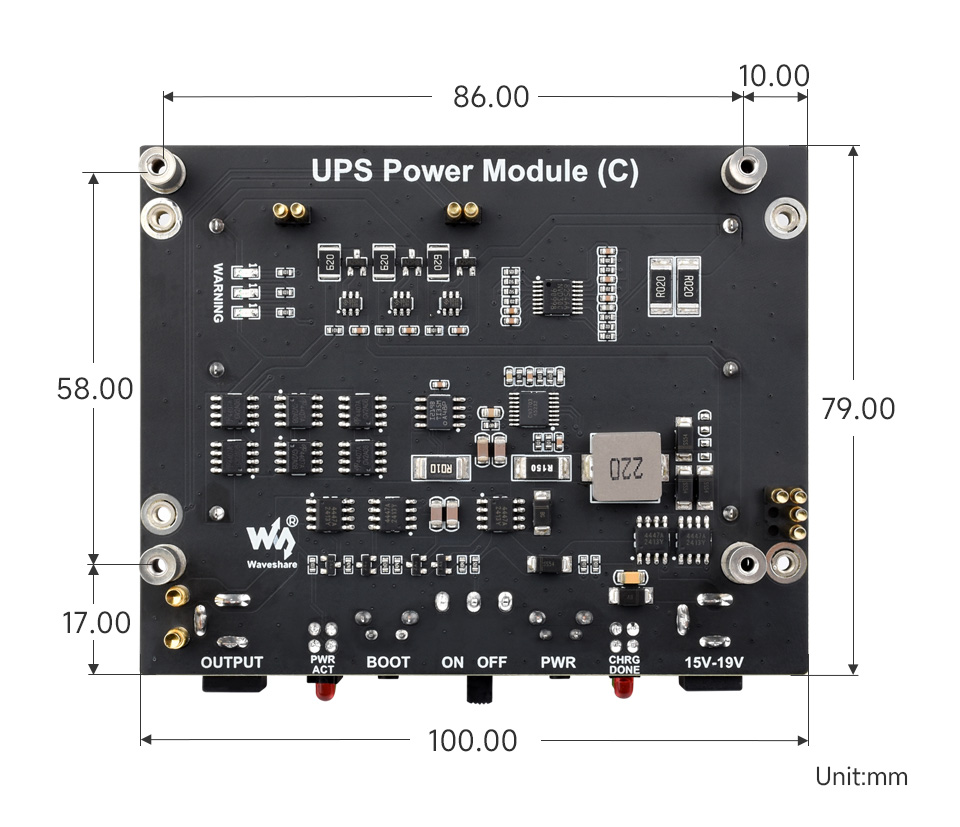

KÍCH THƯỚC
![]()
