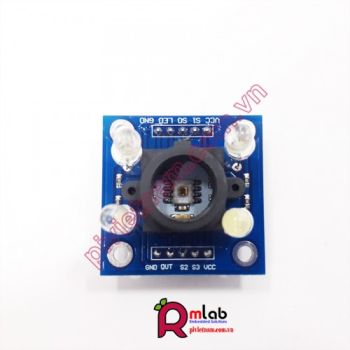

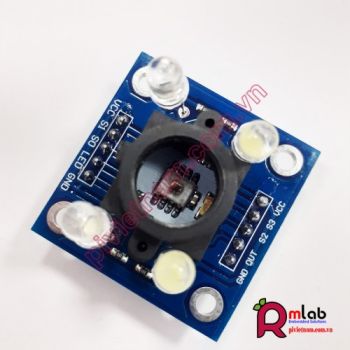

Giới Thiệu Module Cảm Biến Màu Sắc TCS3200 (Waveshare) - Color Sensor

• Chip cảm biến: TCS3200 (RGB color detector)
• Phát hiện màu sắc tĩnh,đầu ra là xung vuông với tần số tỷ lệ thuận với cường độ ánh sáng tới
• Hỗ trợ ánh sáng bằng các đèn led trên board mạch

Các Thông Số Kỹ Thuật

• Nguồn cấp : 2.7V ~ 5.5V
• Khoảng cách phát hiện lý tưởng : 10mm
• Kích thước : 36.0mm * 20.6mm
• Kích thước lỗ lắp : 2.0mm

Các Ứng Dụng

• Phân loại màu sắc
• Cảm biến ánh sáng xung quanh và hiệu chỉnh
• Kiểm tra dải đọc
• Phối hợp màu sắc

Kết Nối Với MCU

• VCC ↔ 2.7V ~ 5.5V
• GND ↔ power supply ground
• LED ↔ MCU.IO (controlling the 4 white LEDs)
• OUT ↔ MCU.IO (RGB color output frequency)
• S0/S1 ↔ MCU.IO (Output frequency scaling selection inputs)
• S2/S3 ↔ MCU.IO (Photodiode type selection inputs)
• S0/S1 chọn hệ số tỷ lệ cần số đầu ra, S2/S3 chọn bộ lọc màu đỏ, lục, lam. Sau đó các đầu ra phát ra một xung vuông với tần số tỷ lệ với cường độ màu đã chọn. Màu sắc được phát hiện có thể được xác định bằng tỷ lệ cường độ màu đỏ, lục, lam.

Chú ý :

Tránh tiếp xúc với môi trường nhiễu ánh sáng

Cần có cân bằng trắng trong lần đầu tiên sử dụng module, reset module hoặc thay đổi nguồn sáng.

Hình Ảnh

Tài Liệu Tham Khảo

Wiki: www.waveshare.com/wiki/Color_Sensor

Hướng dẫn sử dụng Module cảm biến màu sắc Color sensor Tại đây
