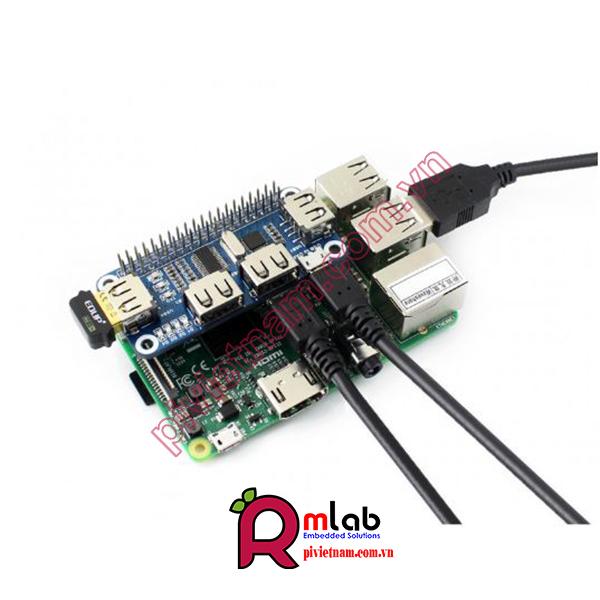

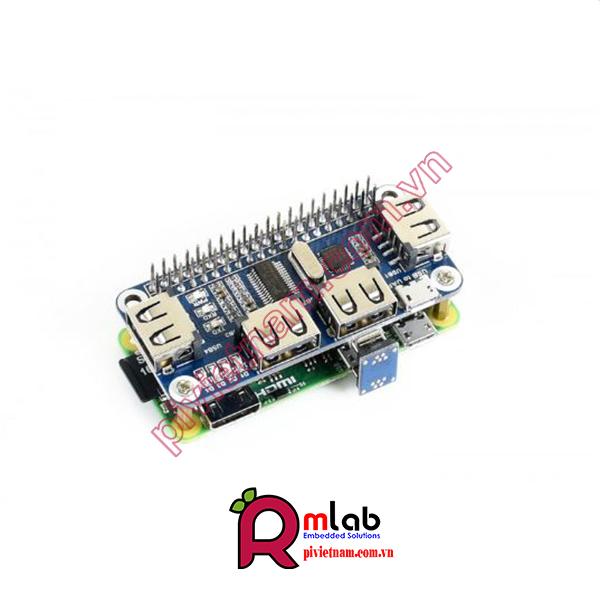

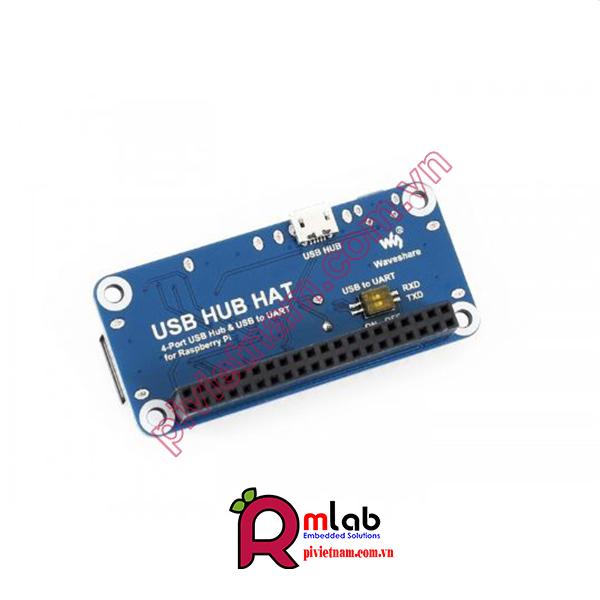

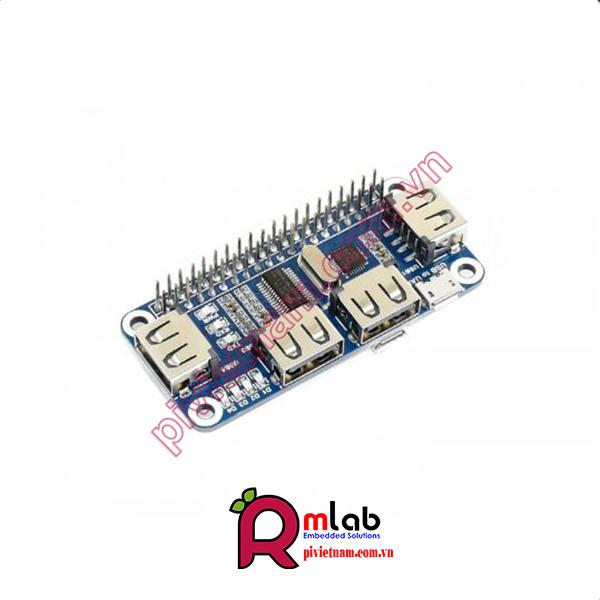

HUB HAT 4 cổng USB dành cho Raspberry Pi, USB to UART Onboard

Đây là sản phẩm 4 cổng USB HUB HAT dành cho Raspberry Pi giúp Raspberry Pi có thêm nhiều cổng USB hơn. Hơn nữa nó còn có tính năng chuyển đổi USB sang UART để

giao tiếp dễ dàng với các ngoại vi. Sản phẩm này có thể tương thích với các phiên bản khác nhau của Pi như Pi 3 Model B/B+, Pi Zero/ Zero W/ Zero WH.

ĐẶC ĐIỂM, TÍNH NĂNG

+ 4 cổng USB 2.0/1.1

+ 1 cổng USB to UART với công tắc bật/tắt thuận tiện cho việc kết nối Raspberry Pi với ngoại vi, tránh bị xung đột

+ Trên board có các đèn chỉ báo để theo dõi trạng thái nguồn, cổng kết nối USB to UART hay 4 cổng USB còn lại.

CẤU TẠO

1. Raspberry Pi GIPO interface : dùng để kết nối với các chân GPIO của Pi

2. USB to UART : cổng chuyển đổi USB sang UART

3. USB HUB interface (bottom): để kết nối HUB với cổng USB Raspberry Pi

​+ Raspberry Pi Zero / Zero W / Zero WH: kết nối qua đầu chuyển đổi MicroUSB

+ Raspberry Pi B+ / 2B / 3B / 3B+ /4B: kết nối qua cable Micro USB

4. ​USB extended ports : USB1 ~ USB4

5. USB port indicators: led chỉ thị thông báo kết nối cho từng cổng USB D1~D4 tương ứng với USB1 ~ USB4

6. Power indicator

7. USB to UART indicator

8. FE1.1S :USB HUB chip

9. 12MHz crytal

10. CP2102:Chip chuyển đổi từ USB sang UART

CÁC THÔNG SỐ KỸ THUẬT

+ Điện áp hoạt động : 5V

+ Kích thước : 65mm × 30mm

+ Kích thước lỗ : 3.0mm

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki : www.waveshare.com/wiki/USB_HUB_HAT
