    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC
    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC

    High-Precision AD HAT For Raspberry Pi, ADS1263 10-Ch 32-Bit ADC

    1,036,000VNDLiên hệ

    Sản phẩm được nhập khẩu chính hãng từ WAVESHARE

    Module ADC được thiết kế dùng cho Raspberry Pi, Tinker Board, bổ sung ADC cho Arduino

    Hỗ trợ kỹ thuật trong quá trình sử dụng

    Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

    Sản phẩm được bảo hành 6 tháng


    Thông tin sản phẩm

    HIGH-PRECISION AD HAT

    Compatible With Raspberry Pi Series And NVIDIA Jetson Nano

    https://www.youtube.com/shorts/FfkfUVTJ-Mo

    ĐẶC ĐIỂM, TÍNH NĂNG

    - Adopts ADS1263 chip, low noise, low-temperature drift, 10-ch 32-bit high precision ADC (5-ch differential input), 38.4kSPS Max sampling rate
    with embedded 24-bit auxiliary ADC, internal ADC test signal, IDAC, 2.5V internal reference voltage, 8x multiplexing GPIO, PGA (32 times Max)

    - Onboard AD header input, compatible with Waveshare sensor pinout, for connecting sorts of sensor modules

    - Onboard AD screw terminal input, allows connecting analog signal and analog power supply, general purpose interface

    - Onboard control header, make it easy to control the module by other hosts in addition to Raspberry Pi

    - Three-wire RTD (resistor temperature detector) circuit, enabled by soldering 0R resistor

    THÔNG SỐ KỸ THUẬT

    RESOLUTION 32 Bits INPUT CHANNELS 10
    SAMPLING RATE (MAX) 38.4 kSPS PGA MAGNIFICATION (MAX) 32
    BUS SPI STRUCTURE Delta-Sigma
    INPUT TYPE differential, single-end REFERENCE VOLTAGE internal, external
    INPUT VOLTAGE RANGE (MAX) 2.5V, 5V INPUT VOLTAGE RANGE (MIN) -2.5V, 0V



    WHAT CAN IT DO?

    Enable High Precision AD Conversion Capability For Your Raspberry Pi

    *** Raspberry Pi and Jetson Nano are NOT included.

    ADS1263 Onboard

    10-Ch 32-Bit High Precision ADC

    AD Input Headers

    For Connecting Sorts Of Analog Sensor Modules, Compatible With Waveshare Sensor Pinout

    AD Input Screw Terminal

    For Connecting Analog Signal And Analog Power Supply, General Purpose

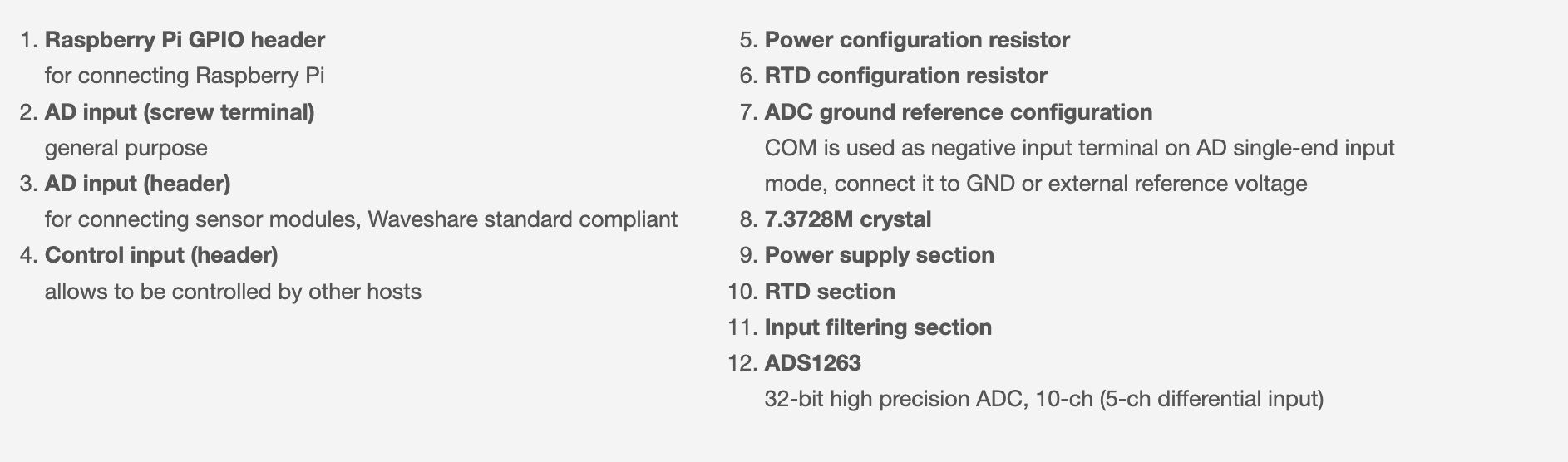

    CẤU TẠO BOARD MẠCH

    SƠ ĐỒ CHÂN KẾT NỐI



    KÍCH THƯỚC BÊN NGOÀI

    TÀI LIỆU THAM KHẢO
